Sockelhalter SHB F 80
Einsatz

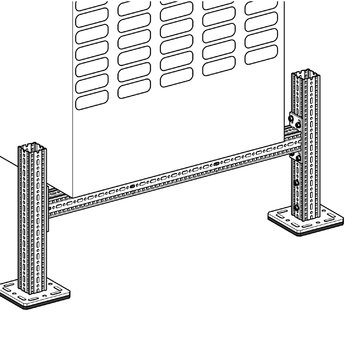

Komplettlösung inkl. Schutzmatte für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. In Kombination mit dem Sikla Montagesystem lassen sich beliebige Aufbauten realisieren. Die wasserdurchlässige Schutzmatte ermöglicht eine sichere und zuverlässige Unterstützung mit gleichmäßiger Lastverteilung. Besonders geeignet für die Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen.
Montage

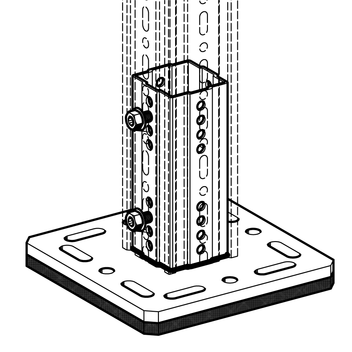

Anbindung mit 4 Formlockschrauben FLS F an das Trägerprofil F 80.
Technische Daten
| Stat. E-Modul: | Anlehnung an DIN 53513 | 0,8 - 0,9 N/mm2 |
| Dynam. E-Modul: | Anlehnung an DIN 53513 | 0,6 - 2,2 N/mm2 |
| Druckverformungsrest: | DIN 53572 | ca. 4,0 % gemessen 30 min. nach Entlastung bei 50 % Verformung / 23°C nach 72 Std. |
| Zugfestigkeit: | DIN 53571 | 0,40 N/mm2 Minimalwert |
| Reißdehnung: | DIN 53571 | 70 % Minimalwert |
| Weiterreißfestigkeit: | DIN 53515 | 3,4 N/mm2 Minimalwert |
| Brandverhalten: | DIN 4102 | B2 |
Die systembedingte Haftreibung ist bauseits zu ermitteln. Abhängig von der verwendeten Dachfolie wird der Einsatz einer zusätzlichen Trennschicht empfohlen. Die Lasteinleitung ins Bauwerk ist bauseits zu prüfen.
Sonstige Abmessungen des SHB F 80-220 siehe WBD-Halter F 80.
| Material: | Stahl, HCP, Kautschuk-Verbundwerkstoff |
Zulassungen / Konformität
