siFramo 80

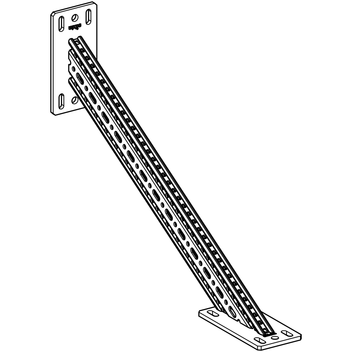

Schrägkonsole SKO F 80
Einsatz

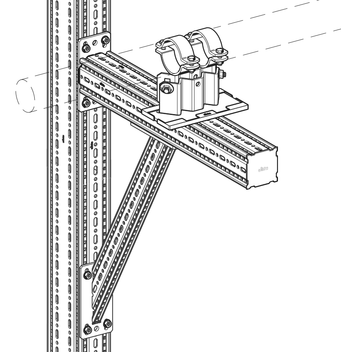

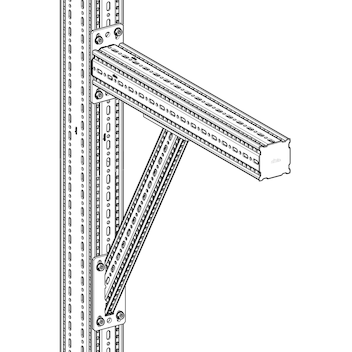

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen.
Montage
Zur Anbindung an das Trägerprofil TP F 80/30 oder TP F 80 sind 4 Formlockschrauben FLS F zu verwenden.
Wand- und Deckenanbindung mittels Schwerlastankern M12.
Technische Daten

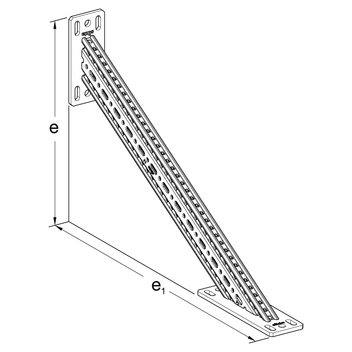

Typ | Maße der Grundplatte [mm] | e [mm] | e1 [mm] |
---|---|---|---|
SKO F 80 | 265 x 80 x 8 | 438 | 719 |
Material: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
Leistungserklärung Schrägkonsole SKO F PDF | 39.6 KB
