siFramo 100

WBD-Halter F 100/160

Einsatz

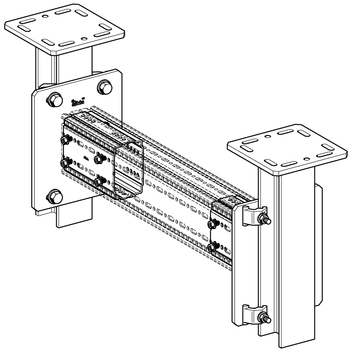

Ideal zur Erstellung von Decken-/Bodenstielen sowie Trassen in Verbindung mit dem Trägerprofil F 100/160. Neben der direkten Befestigung am Baukörper ermöglichen entsprechend abgestimmte Plattengrößen eine umgehende Anbindung an unterschiedlichste Flanschbreiten.

Montage

Je nach Anforderung werden verschiedene Montagearten empfohlen:

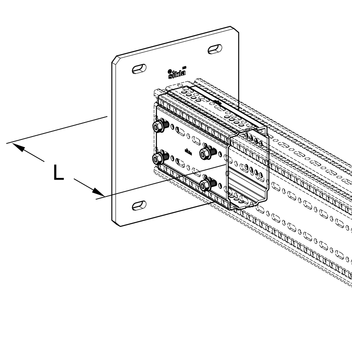

a) Befestigung am Bauwerk mittels 4 Schwerlastankern M12

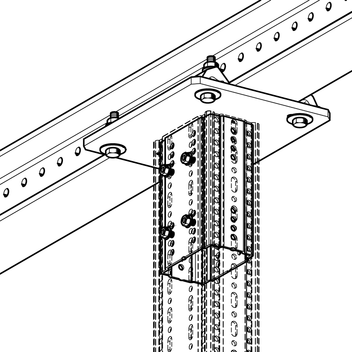

b) Kraftschlüssige Befestigung an Stahlträgern mittels Montageset 5P M12 S, M16 S oder entsprechenden Spannpratzen.

Das an den WBD-Halter F 100/160 angeschlossene Trägerprofil TP F 100/160 ist mit 8 Formlockschrauben FLS F zu verschrauben. Je 4 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben, wobei die breiteren Flanken zu verwenden sind.

Technische Daten

Typ
für Flanschbreite
[mm]
Maße der Grundplatte
[mm]
Lochung in der
Grundplatte für
H
[mm]
WBD F 100/160-121/160 121 - 160 320 x 260 x 12 M12 232
WBD F 100/160-161/200 161 - 200 320 x 310 x 12 M16 232
WBD F 100/160-201/300 201 - 300 420 x 220 x 12 M16 232

Ausführung:

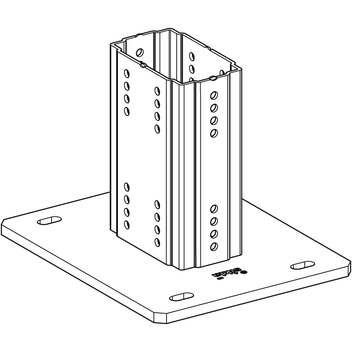

Grundplatte verschweißt mit Vierkant F100/160
Material:
Platte:
Stahl, HCP
Vierkant:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung WBD-Halter F PDF | 340.7 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
WBD F100/160-121/16010,531 113098
WBD F100/160-161/20011,951 113099
WBD F100/160-201/30011,141 113100
