siFramo 100

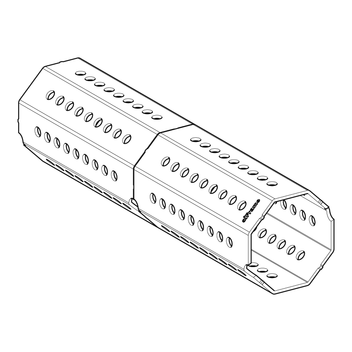

Profilkupplung PK F 100 8kt HCP

Einsatz

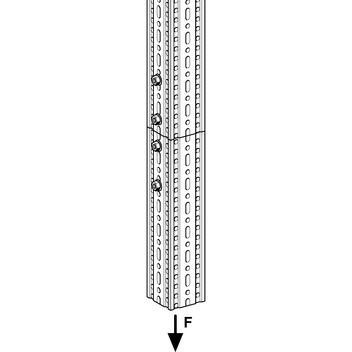

Flexibles Verbindungselement für Trägerprofile TP F 100, insbesondere zur Verlängerung bei senkrechter Einbaulage.
Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle zu beachten. Dieser Verbinder bietet die außergewöhnliche Möglichkeit, das anzuschließende Trägerprofil TP F 100 im Bedarfsfall um 45° zu drehen.

Montage

Verschraubung mit 2 x 4 Formlockschrauben FLS F bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.

Hinweis:

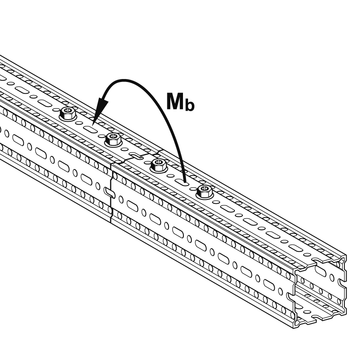

Die Montage der Formlockschrauben FLS F muss auf zwei Seiten mit einem Abstand von mindestens 50 mm und weitgehend symmetrisch erfolgen. Zur Übertragung des Biegemoments müssen die Formlockschrauben FLS F in der Ebene des Kraftflusses angeordnet werden, um das Rohrleitungsgewicht effektiv zu halten – bei horizontalen Traversen also oben und unten anstatt seitlich.

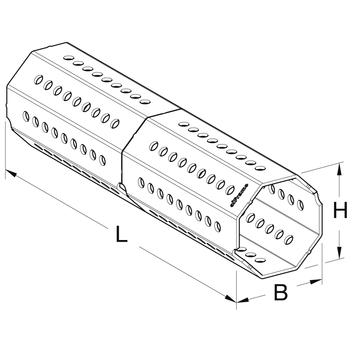

Technische Daten

Typ
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 100 8kt 360 90 90 10,0 0,25

Material:
Stahl, HCP

Zulassungen / Konformität

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
PK F 100 8kt2,31 400389
