siFramo 100

Gelenk GE F - ST F 100

Einsatz

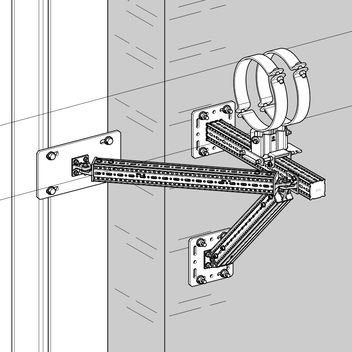

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 an Stahlträgern sowie zur Versteifung von Rahmenkonstruktionen.
Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.

Lieferumfang

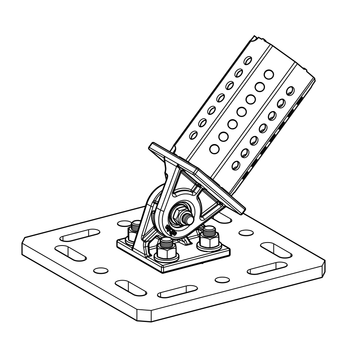

Gelenk GE F - ST F 100 mit Adapterplatte verschraubt

Montage

Die Befestigung der Gelenke an vorhandene Stahlträger erfolgt über das Montageset MS 5P M12 S durch Anklemmen der Grundplatte. Ab Typ 161/200 erfolgt die Befestigung über das Montageset MS 5P M16 S. Als weitere Option kann das Gelenk mittels 4 Schwerlastankern M12 an Betonwänden befestigt werden.
Das auf dem Achtkant aufgesteckte Stützprofil TP F 100 wird mit 4 Formlockschrauben befestigt.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.

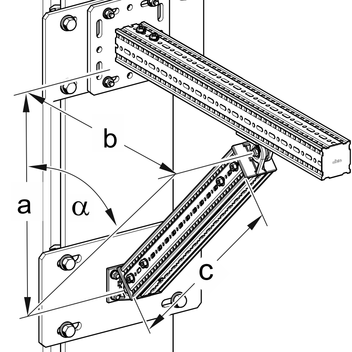

Durch Lösen der Schraubverbindung zwischen Gelenk und Adapterplatte kann das Gelenk um 90° gedreht und anschließend für eine Querstrebung verwendet werden (siehe Abb. 4).

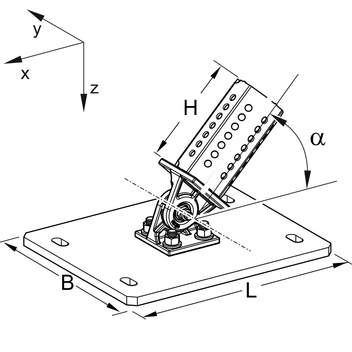

Technische Daten

Typ
Höhe H
[mm]
Länge L
[mm]
Breite B
[mm]
Winkel α
GE F 80/120 - 100 180 220 220 25° - 155°
GE F 121/160 - 100 - 1 180 320 260 25° - 155°
GE F 161/200 - 100 - 1 180 320 310 25° - 155°
GE F 201/310 - 100 - 1 180 220 420 25° - 155°

Material:
Stahl, HCP

Zulassungen / Konformität

* ab Lager

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GE F 80/120 - 100 *6,91 115863
GE F 121/160 - 100 - 110,51 115864
GE F 161/200 - 100 - 111,91 115866
GE F 201/310 - 100 - 111,11 115868
