Einsatz

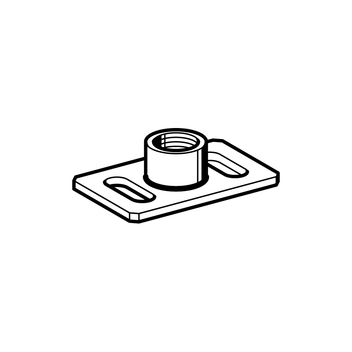

Halterung zur Befestigung von Rohrschellen mittels Gewinderohr 1/2" oder über Gewindeanschluss an Trägerprofil F 80 bzw. F 100.

Montage

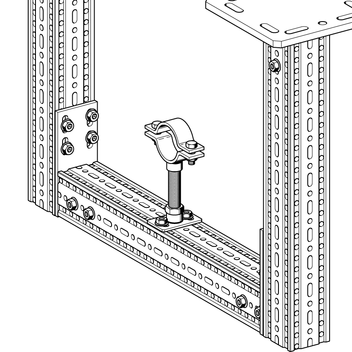

Formschlüssige Anbindung an Trägerprofil TP F mit 2 Formlockschrauben FLS F.

Technische Daten

Typ
Zug
[kN]
Querkraft
[kN]
zul. Biegemoment
[Nm]
GPL F 80-1/2" 8,0 13,0 53
GPL F 80-M10 8,0 13,0 15
GPL F 80-M12 8,0 13,0 26

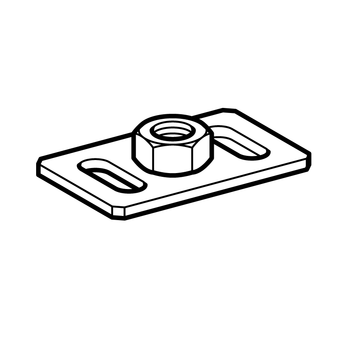

GPL F 80-M16 8,0 13,0 62
GPL F 100-1/2" 8,0 13,0 53
GPL F 100-M10 8,0 13,0 15
GPL F 100-M12 8,0 13,0 26
GPL F 100-M16 8,0 13,0 62

Maße der Grundplatte GPL F 80:
80 x 50 x 4 mm
Maße der Grundplatte GPL F 100:
100 x 50 x 4 mm
Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GPL F 80-1/2"0,150 192900
GPL F 80-M100,150 113004
GPL F 80-M120,150 112911
GPL F 80-M160,150 195833

GPL F 100-1/2"0,250 113089
GPL F 100-M100,250 113338
GPL F 100-M120,250 113646
GPL F 100-M160,250 113090
