Rohrlager

Nutzlasten für Rohrlager LC - HV

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand

Die Lastwerte gelten sowohl für Rohrlager aus dem HCP Sortiment als auch für die Hoch- und Niedertemperaturlager. Die Bemessung erfolgt bei Raumtemperatur.
Für höhere Temperaturen sind die entsprechenden Temperaturabminderungsfaktoren laut angehängter Tabelle zu beachten.
Bei Niedertemperaturlagern können über den empfohlenen Anwendungsbereich die vollen Lasten angenommen werden. Temperaturen unter -50°C bedürfen einer individuellen technischen Beratung.

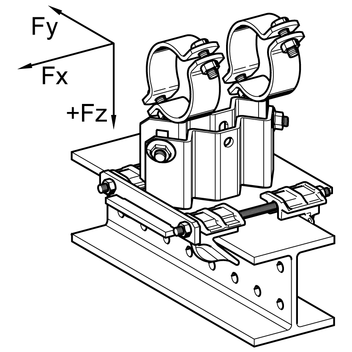

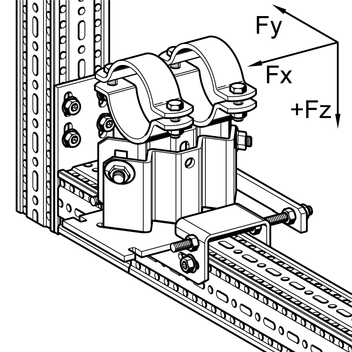

Festpunktkräfte in axialer Richtung Fx können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers. Zur Nutzung unserer Festpunktsets, Festpunktwinkel und Axialstopps ist es erforderlich, die Gleitplatte zu demontieren, sodass ein Reibwert von μ = 0,3 für die rohrstatische Betrachtung berücksichtigt werden sollte.

Die Prüfungen für abhebende Kräfte - Fz wurden in Kombination aus einem Loslager LC - HV mit Führungs- und Festpunktsets durchgeführt. Hieraus ergeben sich die Werte für - Fz in den Kombinationen:

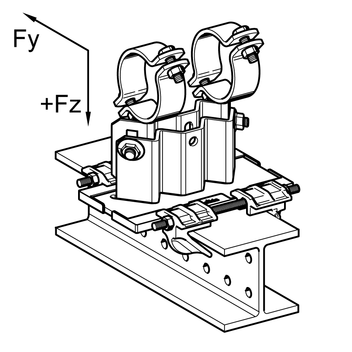

- Trägeranbindung mit dem Führungsset FS bzw. dem Festpunktset XS
-

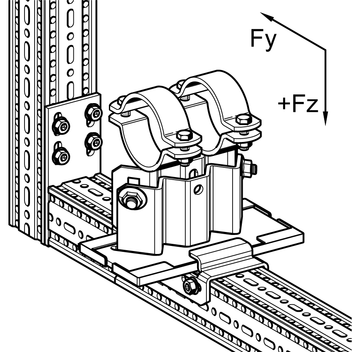

Anbindung auf siFramo mit dem Führungswinkel FW F bzw. dem Festpunktwinkel XW F

Weitere statische Produktleistungsdaten erhalten Sie auf Anfrage.

Temperatur-Korrekturfaktor k

Temperatur
16Mo3
S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
90 18 11,4 6,4 17   14 6,1 17 17
90 22 11,4 6,4 17   14 6,1 17 17
90 27 11,4 6,4 17   14 6,1 17 17
90 30 11,4 6,4 17   14 6,1 17 17
90 34 11,4 6,4 17   14 6,1 17 17
90 39 11,4 6,3 17   14 6,1 17 17
90 44 11,3 6,2 17   14 6,1 17 17
90 49 11,3 6,1 17   14 6,1 17 17
90 54 11,3 6,0 17   14 6,1 17 17
90 59 11,2 6,0 17   14 6,1 17 17
90 61 11,2 5,9 17   14 6,1 17 17
90 66 11,2 5,8 17   14 6,1 17 17
90 71 11,2 5,8 17   14 6,1 17 17
90 77 11,1 5,6 17   14 6,1 17 17
90 83 11,1 5,5 17   14 6,1 17 17
90 89 11,1 5,4 17   14 6,1 17 17
90 95 11,0 5,3 17   14 6,1 17 17
90 102 11,0 5,2 17   14 6,1 17 17
90 109 10,9 5,1 17   14 6,1 17 17
90 115 10,9 5,0 17   14 6,1 17 17
90 122 10,9 4,9 17   14 6,1 17 17
90 128 10,8 4,8 17   14 6,1 17 17
90 134 10,8 4,7 17   14 6,1 17 17
90 140 10,8 4,6 17   14 6,1 17 17
90 146 10,7 4,4 17   14 6,1 17 17
90 152 10,7 4,3 17   14 6,1 17 17
90 158 10,6 4,2 17   14 6,1 17 17
90 163 10,6 4,2 17   14 6,1 17 17
90 169 10,6 4,0 17   14 6,1 17 17
90 174 10,5 4,0 17   14 6,1 17 17
90 180 10,5 3,9 17   14 6,1 17 17
90 187 10,5 3,7 17   14 6,1 17 17
90 194 10,4 3,6 17   14 6,1 17 17
90 200 10,4 3,5 17   14 6,1 17 17
90 207 10,3 3,4 17   14 6,1 17 17
90 214 10,3 3,3 17   14 6,1 17 17
90 221 10,3 3,1 17   14 6,1 17 17
90 229 10,2 3,0 17   14 6,1 17 17
90 237 10,2 2,9 17   14 6,1 17 17
90 245 10,1 2,7 17   14 6,1 17 17
90 254 10,1 2,6 17   14 6,1 17 17
90 262 10,0 2,4 17   14 6,1 17 17
90 266 10,0 2,4 17   14 6,1 17 17
90 273 9,9 2,2 17   14 6,1 17 17
90 282 9,9 2,1 17   14 6,1 17 17
90 291 9,8 1,9 17   14 6,1 17 17
90 300 9,8 1,8 17   14 6,1 17 17
90 309 9,7 1,6 17   14 6,1 17 17
90 317 9,7 1,5 17   14 6,1 17 17
90 324 9,6 1,4 17   14 6,1 17 17

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand
Loslager LC - HV + Führungsset FS bzw. Festpunktset XS
Loslager LC - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
150 18 8,6 4,7 17   14 6,1 17 17
150 22 8,6 4,7 17   14 6,1 17 17
150 27 8,6 4,7 17   14 6,1 17 17
150 30 8,6 4,7 17   14 6,1 17 17
150 34 8,6 4,7 17   14 6,1 17 17
150 39 8,6 4,7 17   14 6,1 17 17
150 44 8,6 4,6 17   14 6,1 17 17
150 49 8,6 4,6 17   14 6,1 17 17
150 54 8,5 4,5 17   14 6,1 17 17
150 59 8,5 4,4 17   14 6,1 17 17
150 61 8,5 4,4 17   14 6,1 17 17
150 66 8,5 4,4 17   14 6,1 17 17
150 71 8,5 4,3 17   14 6,1 17 17
150 77 8,5 4,2 17   14 6,1 17 17
150 83 8,5 4,2 17   14 6,1 17 17
150 89 8,5 4,1 17   14 6,1 17 17
150 95 8,4 4,0 17   14 6,1 17 17
150 102 8,4 4,0 17   14 6,1 17 17
150 109 8,4 3,9 17   14 6,1 17 17
150 115 8,4 3,8 17   14 6,1 17 17
150 122 8,4 3,7 17   14 6,1 17 17
150 128 8,4 3,7 17   14 6,1 17 17
150 134 8,3 3,6 17   14 6,1 17 17
150 140 8,3 3,5 17   14 6,1 17 17
150 146 8,3 3,5 17   14 6,1 17 17
150 152 8,3 3,4 17   14 6,1 17 17
150 158 8,3 3,3 17   14 6,1 17 17
150 163 8,3 3,3 17   14 6,1 17 17
150 169 8,3 3,2 17   14 6,1 17 17
150 174 8,2 3,2 17   14 6,1 17 17
150 180 8,2 3,1 17   14 6,1 17 17
150 187 8,2 3,0 17   14 6,1 17 17
150 194 8,2 3,0 17   14 6,1 17 17
150 200 8,2 2,9 17   14 6,1 17 17
150 207 8,2 2,8 17   14 6,1 17 17
150 214 8,2 2,7 17   14 6,1 17 17
150 221 8,1 2,7 17   14 6,1 17 17
150 229 8,1 2,6 17   14 6,1 17 17
150 237 8,1 2,5 17   14 6,1 17 17
150 245 8,1 2,4 17   14 6,1 17 17
150 254 8,1 2,3 17   14 6,1 17 17
150 262 8,0 2,2 17   14 6,1 17 17
150 266 8,0 2,2 17   14 6,1 17 17
150 273 8,0 2,1 17   14 6,1 17 17
150 282 8,0 2,0 17   14 6,1 17 17
150 291 8,0 1,9 17   14 6,1 17 17
150 300 7,9 1,8 17   14 6,1 17 17
150 309 7,9 1,7 17   14 6,1 17 17
150 317 7,9 1,6 17   14 6,1 17 17
150 324 7,9 1,5 17   14 6,1 17 17

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand
Loslager LC - HV + Führungsset FS bzw. Festpunktset XS
Loslager LC - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80

LC - HV
Dmax
Fx
[kN]
Fy
[kN]
+ Fz
[kN]

- Fz
FS 80/120
[kN]
- Fz
FW F 80
[kN]
- Fz
XS 80/120
[kN]
- Fz
XW F 80
[kN]
200 18 7,4 5,0 17   14 6,1 17 17
200 22 7,4 5,0 17   14 6,1 17 17
200 27 7,4 5,0 17   14 6,1 17 17
200 30 7,4 5,0 17   14 6,1 17 17
200 34 7,4 5,0 17   14 6,1 17 17
200 39 7,4 4,9 17   14 6,1 17 17
200 44 7,4 4,9 17   14 6,1 17 17
200 49 7,4 4,8 17   14 6,1 17 17
200 54 7,4 4,8 17   14 6,1 17 17
200 59 7,4 4,7 17   14 6,1 17 17
200 61 7,4 4,7 17   14 6,1 17 17
200 66 7,3 4,6 17   14 6,1 17 17
200 71 7,3 4,6 17   14 6,1 17 17
200 77 7,3 4,5 17   14 6,1 17 17
200 83 7,3 4,4 17   14 6,1 17 17
200 89 7,3 4,4 17   14 6,1 17 17
200 95 7,3 4,3 17   14 6,1 17 17
200 102 7,3 4,2 17   14 6,1 17 17
200 109 7,3 4,1 17   14 6,1 17 17
200 115 7,3 4,1 17   14 6,1 17 17
200 122 7,3 4,0 17   14 6,1 17 17
200 128 7,3 3,9 17   14 6,1 17 17
200 134 7,2 3,9 17   14 6,1 17 17
200 140 7,2 3,8 17   14 6,1 17 17
200 146 7,2 3,7 17   14 6,1 17 17
200 152 7,2 3,6 17   14 6,1 17 17
200 158 7,2 3,6 17   14 6,1 17 17
200 163 7,2 3,5 17   14 6,1 17 17
200 169 7,2 3,5 17   14 6,1 17 17
200 174 7,2 3,4 17   14 6,1 17 17
200 180 7,2 3,3 17   14 6,1 17 17
200 187 7,2 3,2 17   14 6,1 17 17
200 194 7,2 3,2 17   14 6,1 17 17
200 200 7,1 3,1 17   14 6,1 17 17
200 207 7,1 3,0 17   14 6,1 17 17
200 214 7,1 2,9 17   14 6,1 17 17
200 221 7,1 2,9 17   14 6,1 17 17
200 229 7,1 2,8 17   14 6,1 17 17
200 237 7,1 2,7 17   14 6,1 17 17
200 245 7,1 2,6 17   14 6,1 17 17
200 254 7,1 2,5 17   14 6,1 17 17
200 262 7,0 2,4 17   14 6,1 17 17
200 266 7,0 2,3 17   14 6,1 17 17
200 273 7,0 2,3 17   14 6,1 17 17
200 282 7,0 2,2 17   14 6,1 17 17
200 291 7,0 2,1 17   14 6,1 17 17
200 300 7,0 2,0 17   14 6,1 17 17
200 309 7,0 1,8 17   14 6,1 17 17
200 317 7,0 1,8 17   14 6,1 17 17
200 324 7,0 1,7 17   14 6,1 17 17

Bemessungsgrundlage EC 3, Lastwerte für Lager im Auslieferungszustand
Loslager LC - HV + Führungsset FS bzw. Festpunktset XS
Loslager LC - HV + Führungswinkel FW F 80 bzw. Festpunktwinkel XW F 80
