Rohrlager

Loslager LR - H 20

Einsatz

Loslager als Gleitunterlage für Rohrleitungen der Nennweiten DN 15 bis DN 300 zur Befestigung auf Stahlträgern der Flanschbreite 80 - 300 mm und maximaler Flanschdicke von 20 mm.

Lieferumfang

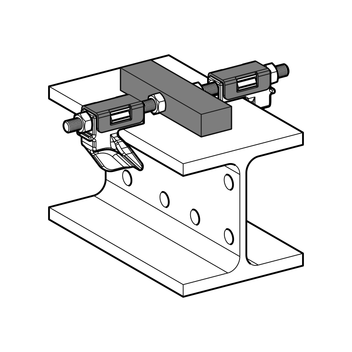

Vormontiertes Loslagerset bestehend aus:
2 Spannhaken mit Gleitkappen
1 Gleitauflage
1 Gewindestab M10 + zugehörige Muttern

Montage

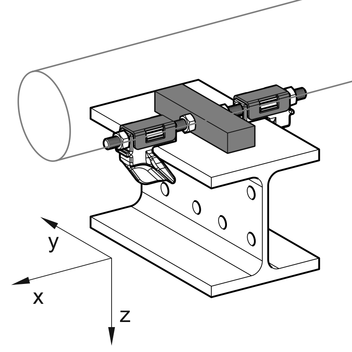

Vormontierte Spannhaken auf dem Träger verklemmen und Muttern anziehen (10 Nm). Bei Trägerbreiten < 100 mm sind die beiden Muttern der PA-Auflage zu entfernen. Das Rohr gleitet direkt auf den PA-Auflagern ohne seitliche Führung. Werden anwendungsseitig größere Gleitwege (> 40 mm) in Y-Richtung benötigt bzw. Nennweiten > DN 100 eingesetzt, so wird die breitere Gleitauflage vom Typ 100 empfohlen.

Technische Daten

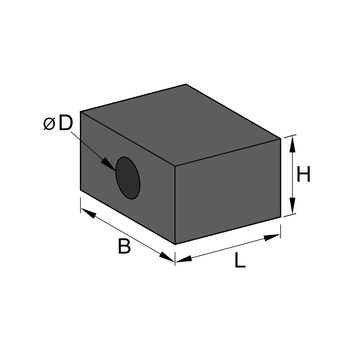

Gleitauflage:

Typ
H
[mm]
L
[mm]
B
[mm]
D
[mm]
30 20 30 40 10,2
100 20 30 120 10,2

Typ
für Flanschbreite
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Material:
Spannhaken:
Stahl, HCP
Gewindestab, Muttern:
Stahl, HCP
PA-Gleitauflage:
Polyamid 6.0, 30 % glasfaserverstärkt, schwarz
Temperaturbereich:
-20 bis +130° C (am PA-Auflager)

* ab Lager

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
LR - H 20 30-80/120 *0,710 113647
LR - H 20 30-140/1600,71 113648
LR - H 20 30-180/2200,71 113649
LR - H 20 30-240/2600,71 113650
LR - H 20 30-280/3000,81 113651

LR - H 20 100-80/120 *0,810 113653
LR - H 20 100-140/1600,81 113654
LR - H 20 100-180/2200,91 113655
LR - H 20 100-240/2600,91 113656
LR - H 20 100-280/3000,91 113657
