Lastketten

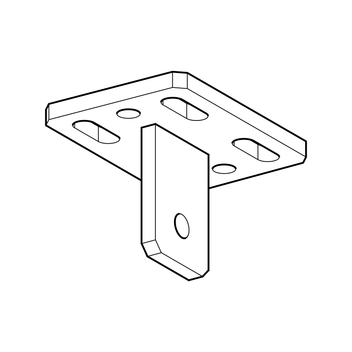

Hängeplatte HP F 100

Einsatz

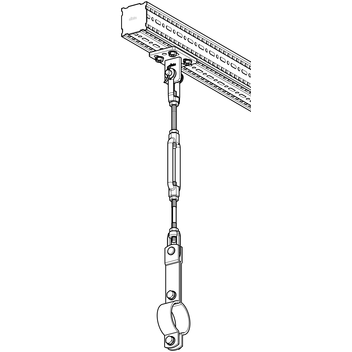

Hängeplatte als Anschluss an vorhandene Konstruktionen des Systems siFramo 100. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.

Montage

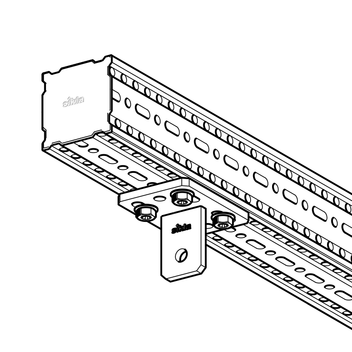

Die Hängeplatte HP F 100 wird mit 4 Formlockschrauben FLS F an der siFramo 100 Konstruktion verschraubt. Als weitere Option kann die Hängeplatte mittels 2 Schwerlastankern M10 als Abhängung an Betondecken verwendet werden.
Typ A: Lastkette verläuft quer zum Träger
Typ B: Lastkette verläuft längs zum Träger

Technische Daten

Typ
max. zul. Zuglast
[kN]
M10 11,2
M12 12,1
M16 12,5

Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.

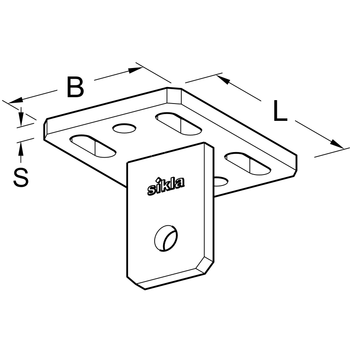

L
[mm]
B
[mm]
S
[mm]
110 100 8

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
HP F 100 - A M100,810 115050
HP F 100 - A M120,810 115051
HP F 100 - A M160,810 115052

HP F 100 - B M100,810 115047
HP F 100 - B M120,810 115048
HP F 100 - B M160,810 115049
