Baugruppe BG93 F80/100-1/2"

Einsatz

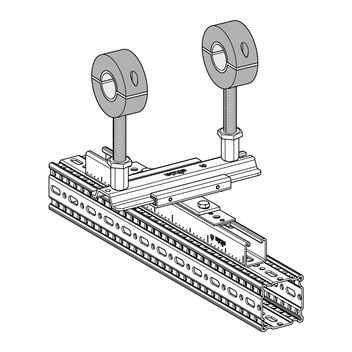

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 oder TP F 100 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

Stückliste:

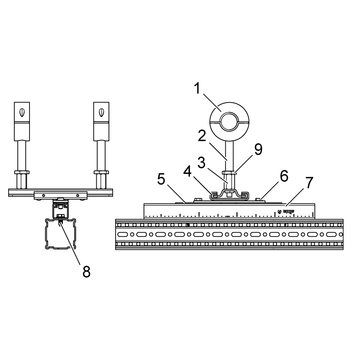

Pos. 1 Kälteschelle RB 175 EX
Montagekit MKit KG F80/100 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Adapter AD IG/IG 1/2"/1/2"
Pos. 4 Gleitsatz GS H3G2-PL
Pos. 5 Gleitstück GS 41-M10
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Montageschiene MS 41/41/2,5 x 300
Pos. 8 Formlockschraube FLS F
Pos. 9 Gegenmutter NT G 1/2"

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

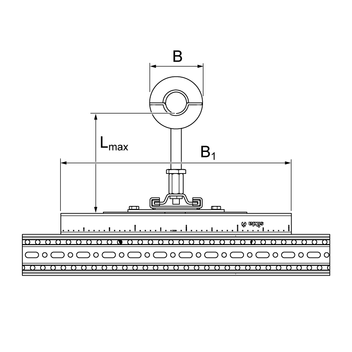

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ = 1200
Einsatzbereich:
-50°C bis +105°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
64/30300120284,211 414080
70/30300136334,511 414081
76/30300136304,491 414082
89/30300149314,591 414083
108/40300189405,671 414084
114/40300195415,731 414086
