Baugruppe BG91 MS41-1/2"

Einsatz

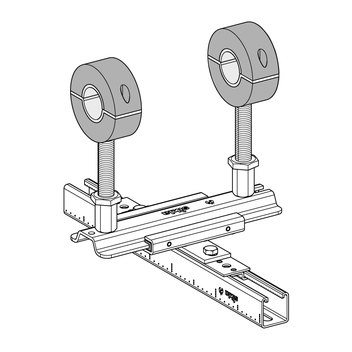

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

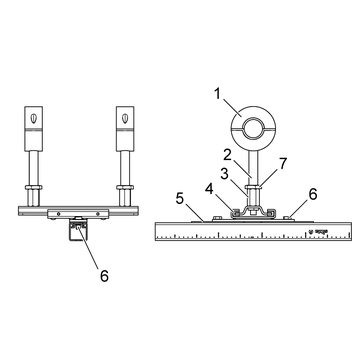

Stückliste:
Pos. 1 Kälteschelle RB 175 EX
Montagekit MKit KG MS41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Adapter AD IG/IG 1/2"
Pos. 4 Gleitsatz H3G2-PL
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Gegenmutter NT 1/2"

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

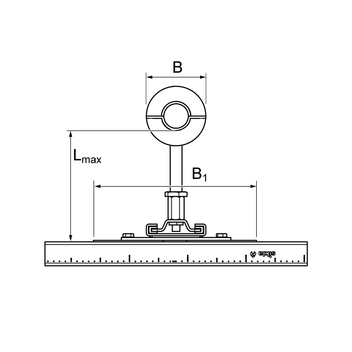

Technische Daten

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ = 1200
Einsatzbereich:
-50°C bis +105°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
64/30278120283,301 414107
70/30278136333,601 414108
76/30278136303,601 414109
89/30278149313,701 414110
108/40278189404,701 414111
114/40278195414,801 414113
