Baugruppen

Baugruppe BG83 F80/100-M10

Einsatz

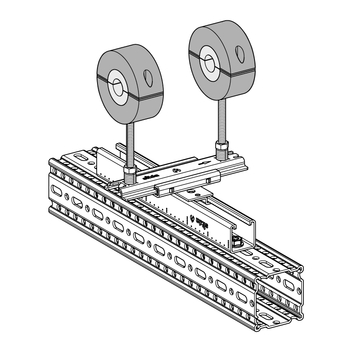

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Rohrschelle KF 175 CoolHot für Kälte-, Kaltwasser und Heißwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 oder TP F 100 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

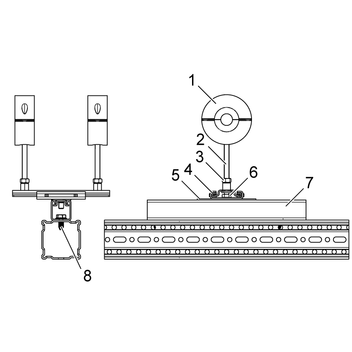

Stückliste:
Pos. 1 Kälteschelle KF 175 CoolHot
Montagekit MKit KG F80/100 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Montageschiene MS 41/41/2,5 x 300
Pos. 8 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

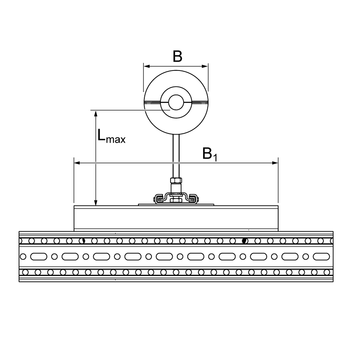

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/403008737,51,941 414023
16/403008735,52,021 414024
17/403009538,92,021 414025
18/403009538,52,021 414026
21/403009536,92,021 414027
22/4030010340,52,021 414028
25/4030010640,52,021 414029
27/4030010338,02,021 414030
28/4030010337,52,021 414032
29/4030010337,02,081 414033
34/4030012344,52,081 414034
35/4030011741,02,081 414035
38/4030011739,52,081 414036
41/4030011738,02,081 414037
42/4030011737,32,081 414038
48/4030013643,92,441 414039
50/4030013643,02,441 414041
51/4030012637,52,441 414042
54/4030013641,02,441 414043
57/4030013639,52,441 414044
60/4030013637,92,441 414045
