Baugruppe BG54 F100

Einsatz

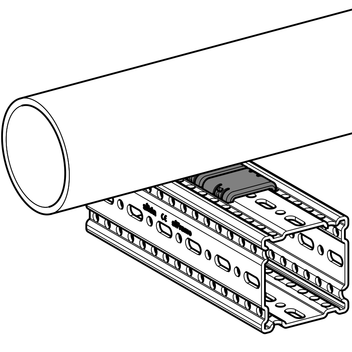

Eine Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung auf siFramo Trägerprofilen. Diese ermöglicht ein freies Gleiten der Rohrleitung in alle Richtungen auf dem Trägerprofil TP F 100.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Eine Baugruppe besteht aus 3 U-UB Unterlagen.

Stückliste:
Pos. 1 U-UB Unterlage F100

Montage

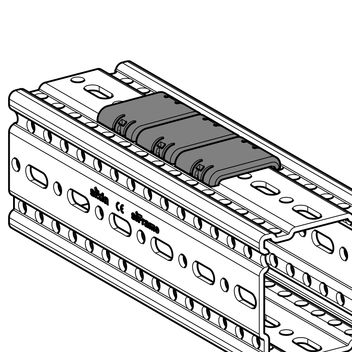

Entsprechend der zu erwartenden seitlichen Bewegung der aufliegenden Rohrleitungen sind 1 bis 3 U-UB Unterlagen in das Trägerprofil einzuklicken.

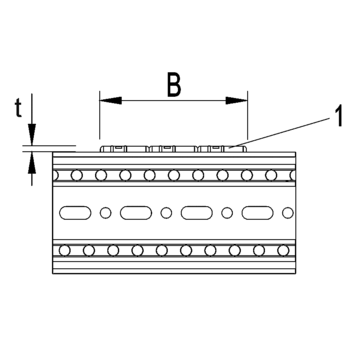

Anzahl
U-UB Unterlage
Breite B
[mm]
t
[mm]
1 40 5
2 80 5
3 120 5

Technische Daten

Material:
Polyamid PA 6.0
Einsatzbereich:
-20°C bis +130°C
TypNennweiten
[DN]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
F 10015 - 3000,031 113913
