Baugruppe BG51 F80
Einsatz

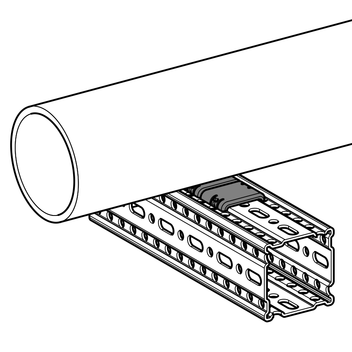

Eine Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung. Diese ermöglicht ein freies Gleiten der Rohrleitung in alle Richtungen auf dem Trägerprofil TP F 80.
Lieferumfang
Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Eine Baugruppe besteht aus 3 U-UB Unterlagen.
Stückliste:
Pos. 1 U-UB Unterlage F 80
Montage

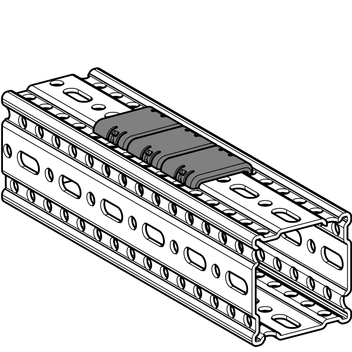

Entsprechend der zu erwartenden seitlichen Bewegung der aufliegenden Rohrleitungen sind 1 bis 3 U-UB Unterlagen in das Trägerprofi l einzuklicken.

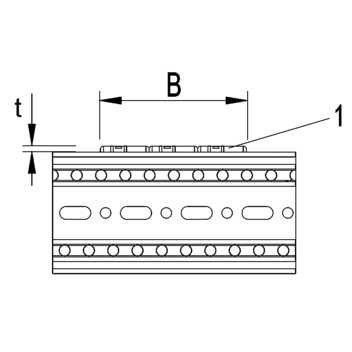

| Anzahl U-UB Unterlage | Breite B [mm] | t [mm] |
|---|---|---|
| 1 | 40 | 5 |
| 2 | 80 | 5 |
| 3 | 120 | 5 |
Technische Daten
| Material: | Polyamid PA 6.0 |
| Einsatzbereich: | -20°C bis +130°C |
