Baugruppe BG49 F100-1/2"

Einsatz

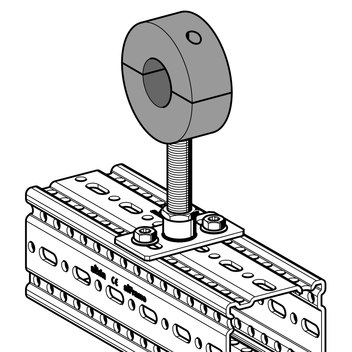

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 100 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

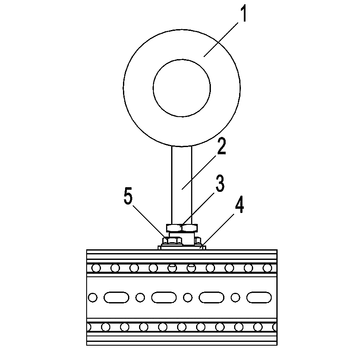

Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit F 100 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F 100-1/2"
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

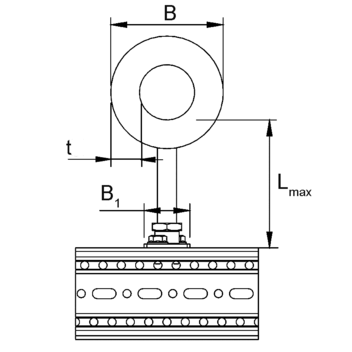

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = 150 mm

Material:
Verbindungsteile
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2) µ = 1200,
λ = 0,045 W/mK bei (0°C)
Einsatzbereich:
-50°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
21/30155081300,771 113860
27/30205087300,771 113861
33/30255093300,781 113862
42/303250102300,791 113863
48/304050108300,791 113864
60/305050120300,881 113865
76/306550136301,001 113866
89/308050149301,051 113867
114/4010050195401,631 113868
