Einsatz

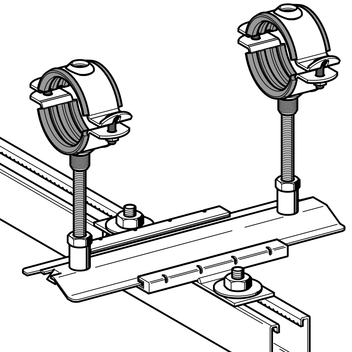

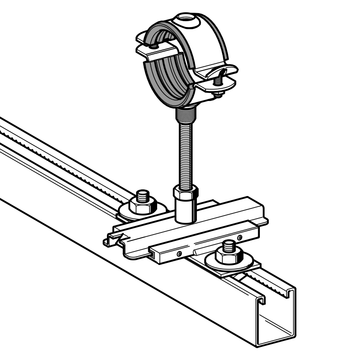

Eine Baugruppe zum Einsatz als Führungslager mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10. Die Rohrschelle mit Schalldämmeinlage gewährleistet eine Schallentkopplung gemäß DIN 4109.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

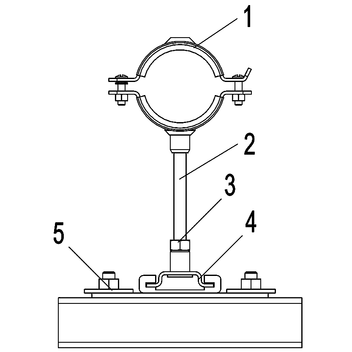

Stückliste:
Pos. 1 Rohrschelle Stabil D-3G m.E.
Montagekit MKit FR MS 41 S M10 bzw. L M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 200
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G-PL / Gleitsatz GS 2G2-PL
Pos. 5 Hakenkopfschraube TBO HZ41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

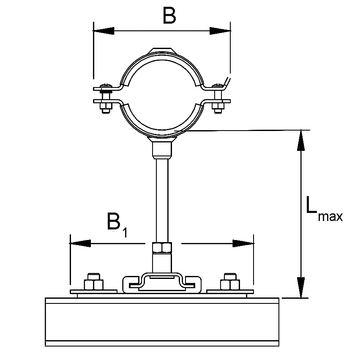

L_{max, vertikal} = 150 mm
L_{max, horizontal} = nicht empfohlen
