Universalgelenk UG
Einsatz

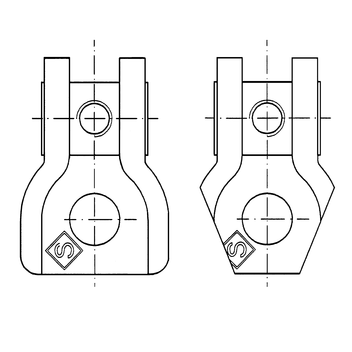

Universelle Anbindung an geneigten Bauteilen durch stufenlose Winkeleinstellung. Befestigung direkt am Baukörper, an Trägerklammern, Montageschienen etc., insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten (Typen UG FP für Festpunktkonstruktionen zum direkten Anschrauben an den Schellenohren):
- Stufenlose Winkeleinstellung
- Längen- oder Höheneinstellung durch veränderlichen Überstand des Gewindestiftes am Gelenkbolzen
- Gelenkbolzen verliersicher verstemmt
- sichere Anlage der Mutter an der Auflageplatte.
Lieferumfang
Mit Auflageplatte und Mutter.

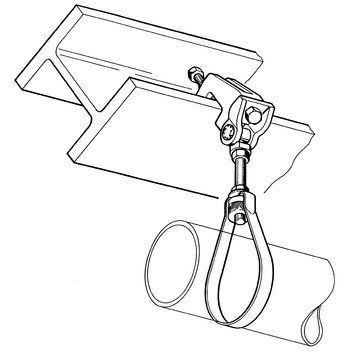

Montage
Gewindestift in den Gelenkbolzen vollständig einschrauben (Sichtkontrolle).
Fixierung des eingestellten Winkels durch Anziehen der beiliegenden Mutter gegen die Auflageplatte.

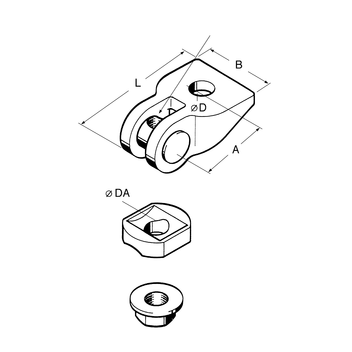

Technische Daten
| Typ | Nennlast [kN] | Auflageplatte ø DA [mm] | Mutter |
|---|---|---|---|
| UG M8 | 5,8 | 10,5 | Flanschmutter |
| UG M10 | 8,0 | 10,5 | Flanschmutter |
| UG M12 | 13,0 | 16,5 | Flanschmutter |
| UG M16 | 13,0 | 16,5 | Sechskantmutter |
| UG FP M12 | 10,0 | 16,5 | Flanschmutter |
| UG FP M16 | 10,0 | 16,5 | Sechskantmutter |
Zulässige Belastung Fzzul im Brandfall
| Typ | FWD 30 [kN] | FWD 60 [kN] | FWD 90 [kN] | FWD 120 [kN] |
|---|---|---|---|---|
| M8 | 0,60 | 0,45 | 0,34 | 0,26 |
| M10 | 0,60 | 0,60 | 0,54 | 0,42 |
| M12 | 1,60 | 1,03 | 0,79 | 0,61 |
| M16 | 1,60 | 1,60 | 1,47 | 1,13 |
| Material: | Stahl, galvanisch verzinkt (UG M8 + M10) |
| Guss, galvanisch verzinkt (UG M12 + M16) |
Zulassungen / Konformität
VdS-Anerkennung G4980055 für die Typen UG M8 bis UG M16.
