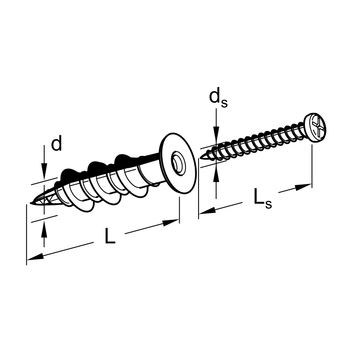

Trockenbaudübel TBD m.S.

Einsatz

Geeignet für Einfach- und Doppelbeplankung (Gipskarton-, Zementfaser- und Spanplatten), Leichtbeton (Gasbeton, Porenbeton, Bims) und Gips zur Montage von Schienen, Spiegeln, Konsolen, Lampen, Bilder, Schilder, Tafeln uvm.

Lieferumfang

inkl. Schrauben 4,5 x 30 mm

Montage

Zeitsparende Vorsteckmontage mit Bit PZ2 oder entsprechendem Schraubendreher. Den Dübel in den Untergrund eindrücken und mit dem Schrauber oder Schraubendreher bündig eindrehen und anschließend das zu befestigende Bauteil mit der mitgelieferten Schraube montieren.

Technische Daten

Typ
39 mS
Dübellänge L [mm]
39
Kragendurchmesser dk [mm]
14
Schraubendurchmesser ds [mm]
4,5
Schraubenlänge Ls [mm]
30
Antrieb
PZ2
Lochdurchmesser im Anbauteil df [mm]
5
Nutzlänge tfix [mm]
15
Gipskartonplatten d = 12,5mm Zuglast [kN]
0,1
Leichtbeton Zuglast [kN]
0,1
Gips 6mm vorbohren Zuglast 1) [kN]
0,22
Gipsfaserplatten Zuglast [kN]
0,15
Spanplatte 6mm vorbohren Zuglast [kN]
0,45

Material:
Dübel Zinkdruckguss, Schraube Stahl galvanisch verzinkt

1)
Nur Trockenbaudübel

Sicherheitsfaktor 3
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
390,01100 402450
