Einsatz

Perforierte Spezialhülse zur Anwendung im Lochsteinmauerwerk in Verbindung mit Ankerstangen VMU. Die Variante VM-SH ist mit einer praktischen Anschlagskappe versehen, die ein Rutschen ins Bohrloch verhindert.
Für längere Verankerungstiefen stehen die Metall-Siebhülsen VM-SH zur Verfügung.

Montage

1.
Bohrloch erstellen und ausblasen/ausbürsten.
2.
Siebhülse bündig ins Bohrloch stecken. Bei mehreren Bohrungen alle Dübellöcher vorbereiten, um Unterbrechungen beim Einpressen des Mörtels zu vermeiden. Die Siebhülse wird fast vollständig mit dem Injektionsmörtel gefüllt.
3.
Ankerstange mit schraubenförmig, drehender Bewegung einsetzen. Der durch das Einschieben verdrängte Mörtel tritt durch die Perforation und bewirkt beim Aushärten eine Verklebung des Systems in den Hohlräumen der Wand. Der Injektionsmörtel härtet aus und verbindet das Verankerungselement sicher mit dem Untergrund.

Technische Daten

Klemmstärken tfix [mm] bei Verwendung der Siebhülse VM-SH in Voll- oder Lochstein


VM-SH
12 x 80
VM-SH
16 x 85
VM-SH
16 x 130
VM-SH
20 x 85
VM-SH
20 x 130
VMU-A 8-20/110 20 15 - - -
VMU-A 8-55/145 55 50 5 - -
VMU-A 10-30/130 - 35 - - -
VMU-A 10-50/150 - 55 10 - -
VMU-A 12-15/120 - - - 20 -
VMU-A 12-50/155 - - - 55 10
VMU-A 16-15/160 - - - 55 10

Material:
Kunststoff (Polypropylen)
Meterware:

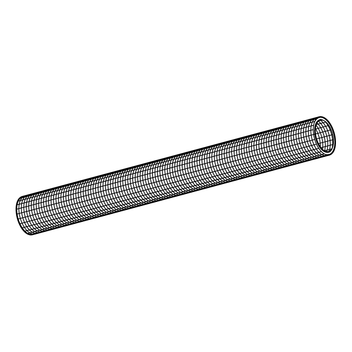

Metall

1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.

TypBohrloch ø x
Tiefe [mm]
GrößeG
[kg]
Verp.
[Stück]
Artikel-
Nr.
VM-SH 12 x 8012 x 80M80,0210 116925
VM-SH 16 x 85 1)16 x 85M8 - M100,0310 116926
VM-SH 16 x 13016 x 130M8 - M100,0410 116927
VM-SH 20 x 8520 x 85M12 - M160,0410 116928
VM-SH 20 x 13020 x 130M12 - M160,0710 116929
