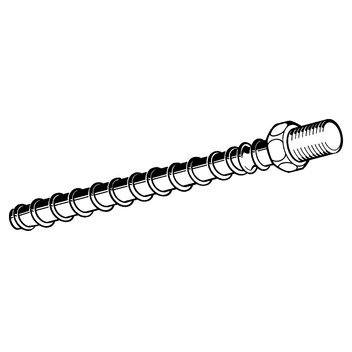

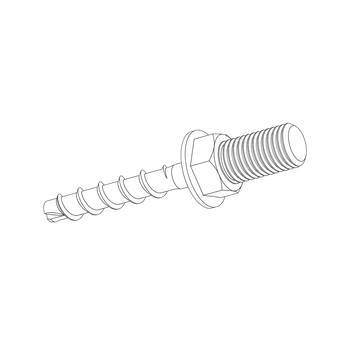

Schraubanker TSM-ST
Einsatz
Geeignet zur schnellen und sicheren Befestigung von Rohrschellen und diversen Anbindekomponenten mit M8-Innengewinde an Decken oder Wänden aus Beton und Mauerwerk. Anwendung in geschlossenen Räumen mit Ausnahme von Feuchträumen.
- Europäische Technische Bewertung zur Verankerung im gerissenen und ungerissenen Beton (Option 1)
- Europäische Technische Bewertung zur Verwendung als Mehrfachbefestigung für nichttragende Systeme in Beton und Spannbeton-Hohlplattendecken
- Zugelassen für die Verwendung unter seismischen Einwirkungen der Kategorie C1 (Typen und Verankerungstiefen siehe unten aufgeführte Typenübersicht TSM und ETA-16/0655)
- Ohne Europäische Technische Bewertung auch in druckfestem Naturstein und verschiedenen Vollsteinen einsetzbar
- Kleine Abstände durch geringen Spreizdruck

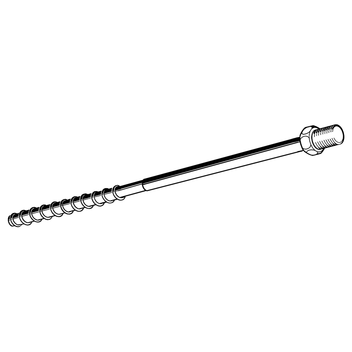

- Die langen Stockschraubenanker TSM-ST eignen sich perfekt zur Überbrückung von Isolierungen und Dämmstoffen (z. B. in Tiefgaragen)
- Geringer Bohraufwand
Montage
In vorgebohrtes Bohrloch einschrauben. Das Spezialgewinde schneidet sich beim Einschrauben formschlüssig in den Verankerungsgrund. Nachjustieren der Einschraubtiefe ist möglich.
Technische Daten
Einzelbefestigung:
Auszug aus den Anwendungsbedingungen der ETA-16/0655
Zulässige Lasten nach EN 1992-4 ohne Einfluss von Achs- und Randabständen. Der Gesamtsicherheitsbeiwert ist berücksichtigt ( YM und YF ).
Schraubendurchmesser 6 mm
| Einschraubtiefe 40 mm | Einschraubtiefe 55 mm | |
|---|---|---|
| Antrieb | SW 10 | SW 10 |
| Bohrernenndurchmesser d0 [mm] | 6 | 6 |
| Anschlussgewinde | M8 x 16 | M8 x 16 |
| Bohrtiefe h1 [mm] | 45 | 60 |
| Zul. Zuglast gerissener Beton | ||
| C20/25 [kN] | 1,0 | 1,9 |
| Zul. Zuglast ungerissener Beton | ||
| C20/25 [kN] | 1,9 | 4,3 |
| Mindestbauteildicke hmin [mm] | 80 | 80 |
| Charakteristischer Achsabstand scr,N | 93 | 132 |
| Charakteristischer Randabstand ccr,N | 46,5 | 66 |
| Durchgangsloch im Anbauteil ≤ [mm] | 8 | 8 |
Mehrfachbefestigung:
Auszug aus den Anwendungsbedingungen der ETA-16/0656
Verwendung als Mehrfachbefestigung von nichttragenden Systemen. Zulässige Lasten nach EN 1992-4 ohne Einfluss von Achs- und Randabständen. Der Gesamtsicherheitsbeiwert ist berücksichtigt ( YM und YF ).
Die maximal zulässige Last pro Befestigungspunkt kann, abhängig von nationalen Regelungen, unter der zulässigen Last des Dübels liegen.
Schraubendurchmesser 6 mm
| Einschraubtiefe 35 mm | Einschraubtiefe 55 mm | |
|---|---|---|
| Antrieb | SW 13 | SW 13 |
| Bohrernenndurchmesser d0 [mm] | 6 | 6 |
| Anschlussgewinde | M8 x 16 | M8 x 16 |
| Bohrtiefe h1 [mm] | 40 | 60 |
| Zul. Zuglast gerissener Beton | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Zul. Zuglast ungerissener Beton | ||
| C20/25 [kN] | 1,4 | 3,6 |
| Mindestbauteildicke hmin [mm] | 80 | 100 |
| Charakteristischer Achsabstand scr,N | 81 | 132 |
| Charakteristischer Randabstand ccr,N | 40,5 | 66 |
| Durchgangsloch im Anbauteil ≤ [mm] | 8 | 8 |
Weitere technische Informationen (Brandlasten, Lastwerte in weiteren Betongüten und in Spannbeton-Hohlplattendecken, etc.) stehen zum Download bereit.
| Material: | Stahl, galvanisch verzinkt |
Technische Übersicht Schraubanker TSM PDF | 240.3 KB Typenübersicht Schraubanker TSM PDF | 100.4 KB
Zulassungen / Konformität
Zulassung ETA-16/0655 und ETA-16/0656
Schraubanker TSM - ETA-16/0655 PDF | 2.2 MB Schraubanker TSM - ETA-16/0656 PDF | 1.8 MB Leistungserklärung - Schraubanker TSM - Einzelbefestigung PDF | 2.2 MB Leistungserklärung - Schraubanker TSM - Mehrfachbefestigung PDF | 572.3 KB Konformitätserklärung VdS PDF | 291.4 KB
* Nur zur Verwendung als Mehrfachbefestigung für nichttragende Systeme in Beton und Spannbeton-Hohlplattendecken.
1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.
