Einsatz

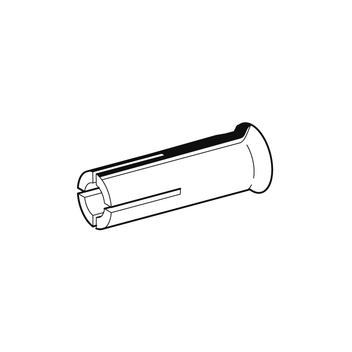

Einschlaganker für Mehrfachbefestigungen in gerissenem und Einzelbefestigungen in ungerissenem Beton. Geeignet zur Befestigung von Rohrleitungen, Montageschienen etc. unter Berücksichtigung der Zulassungsbestimmungen. Der Dübel darf nur in Bauteilen unter den Bedingungen trockener Innenräume verwendet werden. Im Freien oder in Feuchträumen ist die Ausführung AN A4 aus nichtrostendem Stahl zu verwenden.

  • Kein Spezialbohrer erforderlich
  • Spreizdorn für wegkontrollierte zwangsweise Spreizung
  • Geeignet für Vorsteckmontage

Montage

Als Spreizwerkzeug ist der jeweilige Spreizdorn oder das Aufsteck-Spreizwerkzeug ASW für Schlaganker zu verwenden.

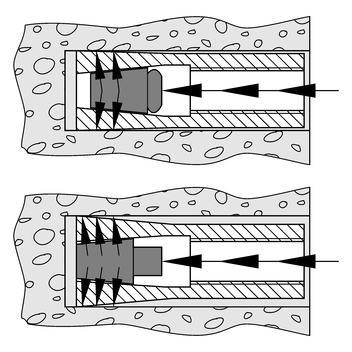

Der intelligent verformbare Spreizkonus ermöglicht die problemlose Montage bei Toleranzen in den Bohrlochdurchmessern oder bei unterschiedlich festem Beton. Durch die kontrollierte Aufspreizung verringern sich die erforderlichen Rand- und Achsabstände deutlich.

Technische Daten

Einzelbefestigung:
Auszug aus den Anwendungsbedingungen der ETA-10/0257
Zulässige Lasten nach EN 1992-4 ohne Einfluss von Achs- und Randabständen. Der Gesamtsicherheitsbeiwert ist berücksichtigt ( YM und YF ).

Dübelgröße
M8x30*
M8x40
M10x30
M10x40
M12x50
M16
Bohrernenndurchmesser d0 = [mm] 10 10 12 12 15 20
Bohrlochtiefe h0 = [mm] 30 40 30 40 50 65
Drehmoment beim Verankern Tinst = [Nm] 8 8 15 15 35 60
Durchgangsloch im anzuschließenden
Bauteil df ≤ [mm]
9 9 12 12 14 18
Gewindelänge Lth [mm] 13 20 12 15 18 23
Mindesteinschraubtiefe Lsdmin [mm] 9 9 10 11 13 18
Mindestbauteildicke hmin [mm] 100 100 120 120 130 160
Min. Achsabstand smin [mm] 60 80 100 100 120 150
Min. Randabstand cmin [mm] 95 95 115 135 165 200

Zul. Zuglast ungerissener Beton
(Schraube 5.6 bis 8.8)

C20/25 [kN] 3,2 3,6 3,2 4,9 6,9 10,2
C25/30 [kN] 3,6 3,8 3,6 5,5 7,7 11,4
C30/37 [kN] 3,9 4 3,9 6,0 8,5 12,5
C40/50 [kN] 4,5 4,4 4,5 7,0 9,8 14,5
C50/60 [kN] 5,1 4,7 5,1 7,8 10,9 16,2
Querlast (Schraube 5.6) ≥ C20/25 zul. V [kN] 3,8 3,9 3,8 4,1 9 16,8
Querlast (Schraube 5.8) ≥ C20/25 zul. V [kN] 3,8 3,9 3,8 4,1 11,1 18
Querlast (Schraube 8.8) ≥ C20/25 zul. V [kN] 3,8 3,9 3,8 4,1 11,1 18
Zul. Biegemomente (Schraube 5.6) Mzul [Nm] 8,1 8,1 15,8 15,8 27,8 71
Zul. Biegemomente (Schraube 5.8) Mzul [Nm] 10,9 10,9 21,1 21,1 37,1 94,9
Zul. Biegemomente (Schraube 8.8) Mzul [Nm] 17,1 17,1 33,7 34,3 60 152
Charakteristischer Achsabstand scr [mm] 90 120 90 120 150 195
Charakteristischer Randabstand ccr [mm] 45 60 45 60 75 97,5

Lasten unter Brandbeanspruchung Stahl ≥ 5.6
Zulässige Last R30 zul. F [kN] 0,9 1,8 0,9 1,8 3,2 4,7
Zulässige Last R60 zul. F [kN] 0,9 1,3 0,9 1,8 3,1 4,7
Zulässige Last R90 zul. F [kN] 0,8 0,8 0,9 1,2 1,8 3,3
Zulässige Last R120 zul. F [kN] 0,5 0,5 0,7 0,8 1,2 2,2

* Anwendung nur für statisch unbestimmte Systeme

Mehrfachbefestigung:
Auszug aus den Anwendungsbedingungen der Zulassung ETA-10/0258
Verwendung als Mehrfachbefestigung von nichttragenden Systemen. Zulässige Lasten nach EN 1992-4 ohne Einfluss von Achs- und Randabständen. Der Gesamtsicherheitsbeiwert ist berücksichtigt ( YM und YF ).
Die maximal zulässige Last pro Befestigungspunkt kann, abhängig von nationalen Regelungen, unter der zulässigen Last des Dübels liegen.

Dübelgröße
M8x25
M8x30
M8x40
Bohrernenndurchmesser d0 = [mm] 10 10 10
Bohrlochtiefe h0 = [mm] 25 30 40
Drehmoment beim Verankern Tinst = [Nm] 8 8 8
Durchgangsloch im anzuschließenden
Bauteil df ≤ [mm]
9 9 9
Gewindelänge Lth [mm] 12 13 20
Mindesteinschraubtiefe Lsdmin [mm] 8 9 9
Standard-/Mindestbauteildicke
hmin1 / hmin2 [mm]
100/80 100 100
Min. Achsabstand smin [mm] 50 60 80
Min. Randabstand cmin [mm] 100 95 95

Zul. Zuglast gerissener/ungerissener Beton
C12/15 und C16/20 [kN] 1,2 - -
C20/25 bis C50/60 [kN] 1,9 1,7 2
Zul. Biegemomente (Stahl 4.6) Mzul [Nm] 6,4 6,4 6,4
Zul. Biegemomente (Stahl 5.6) Mzul [Nm] 8,1 8,1 8,1
Zul. Biegemomente (Stahl 5.8) Mzul [Nm] 10,9 10,9 10,9
Zul. Biegemomente (Stahl 8.8) Mzul [Nm] 17,1 17,1 17,1
Charakteristischer Achsabstand scr [mm] 75 180 210
Charakteristischer Randabstand ccr [mm] 38 90 105

Lasten unter Brandbeanspruchung Schraube ≥ 4.8
Zulässige Last R30 zul. F [kN] 0,6 0,9 1,1
Zulässige Last R60 zul. F [kN] 0,6 0,9 0,9
Zulässige Last R90 zul. F [kN] 0,6 0,6 0,6
Zulässige Last R120 zul. F [kN] 0,5 0,5 0,5
Lasten unter Brandbeanspruchung Schraube ≥ 5.6
Zulässige Last R30 zul. F [kN] 0,6 0,9 1,5
Zulässige Last R60 zul. F [kN] 0,6 0,9 1,5
Zulässige Last R90 zul. F [kN] 0,6 0,9 0,9
Zulässige Last R120 zul. F [kN] 0,5 0,5 0,5
Charakteristischer Achsabstand scr,fi [mm] 100 180 210
Charakteristischer Randabstand ccr, fi [mm] 50 90 105

Dübelgröße
M10x25
M10x30
M10x40
M12x25
M12x50
M16
Bohrernenndurchmesser d0 = [mm] 12 12 12 15 15 20
Bohrlochtiefe h0 = [mm] 25 30 40 25 50 65
Drehmoment beim Verankern Tinst = [Nm] 15 15 15 35 35 60
Durchgangsloch im anzuschließenden
Bauteil df ≤ [mm]
12 12 12 14 14 18
Gewindelänge Lth [mm] 12 12 15 12 18 23
Mindesteinschraubtiefe Lsdmin [mm] 10 10 11 12 13 18
Standard-/Mindestbauteildicke
hmin1 / hmin2 [mm]
100/80 120 120 100/80 130 160
Min. Achsabstand smin [mm] 60 100 100 100 120 150
Min. Randabstand cmin [mm] 100 115 135 110 165 200

Zul. Zuglast gerissener/ungerissener Beton
C12/15 und C16/20 [kN] 1,7 - - 1,7 - -
C20/25 bis C50/60 [kN] 2,1 2 2 2,1 2,4 6,3
Zul. Biegemomente (Stahl 4.6) Mzul [Nm] 12,8 12,8 12,8 22,2 22,2 56,9
Zul. Biegemomente (Stahl 5.6) Mzul [Nm] 15,8 15,8 15,8 27,8 27,8 71
Zul. Biegemomente (Stahl 5.8) Mzul [Nm] 21,1 21,1 21,1 37,1 37,1 94,9
Zul. Biegemomente (Stahl 8.8) Mzul [Nm] 34,3 33,7 34,3 60 60 152
Charakteristischer Achsabstand scr [mm] 75 230 170 75 170 400
Charakteristischer Randabstand ccr [mm] 38 115 85 38 85 200

Lasten unter Brandbeanspruchung Schraube ≥ 4.8
Zulässige Last R30 zul. F [kN] 0,6 0,9 1,5 0,6 1,5 4
Zulässige Last R60 zul. F [kN] 0,6 0,9 1,5 0,6 1,5 4
Zulässige Last R90 zul. F [kN] 0,6 0,9 1,1 0,6 1,5 3
Zulässige Last R120 zul. F [kN] 0,5 0,7 0,9 0,5 1,2 2,4
Lasten unter Brandbeanspruchung Schraube ≥ 5.6
Zulässige Last R30 zul. F [kN] 0,6 0,9 1,5 0,6 1,5 4
Zulässige Last R60 zul. F [kN] 0,6 0,9 1,5 0,6 1,5 4
Zulässige Last R90 zul. F [kN] 0,6 0,9 1,5 0,6 1,5 3,7
Zulässige Last R120 zul. F [kN] 0,5 0,7 1,0 0,5 1,2 2,4
Charakteristischer Achsabstand scr,fi [mm] 100 170 170 100 200 400
Charakteristischer Randabstand ccr, fi [mm] 50 85 85 50 100 200


Es gelten die Werte der genannten Zulassungen in der jeweils aktuellen Ausgabe unter www.sikla.de/downloads.

Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität

Für die Mehrfachbefestigung von nichttragenden Systemen Sikla Zulassung ETA-10/0258 (M8 - M12), für die Verankerung im ungerissenen Beton Sikla Zulassung ETA-10/0257, Brandschutzprüfung, VdS-konform, FM-Approval ≥ M10

Schlaganker AN / AN ES - ETA-10/0257 PDF | 2.5 MB Schlaganker AN / AN ES - ETA-10/0258 PDF | 3.9 MB FM - Sikla Anker AN, AN ES und BZ plus PDF | 260.1 KB Konformitätserklärung VdS PDF | 291.4 KB

1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.

TypBohrloch ø x
Tiefe [mm]
Gewinde ø x
Länge [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
ES M8 x 2510 x 25M8 x 120,01100 116618
ES M8 x 3010 x 30M8 x 130,01100 110467
ES M8 x 4010 x 40M8 x 200,01100 110468
ES M10 x 2512 x 25M10 x 120,0250 116619
ES M10 x 3012 x 30M10 x 120,0250 110506
ES M10 x 4012 x 40M10 x 150,0250 110469
ES M12 x 25 1)15 x 25M12 x 120,0250 116620
ES M12 x 5015 x 50M12 x 180,0450 110470
ES M16 x 6520 x 65M16 x 230,1025 110471
