Hohldeckenanker AN Easy

Einsatz

Innengewindeanker zur Verwendung in Spannbeton-Hohldeckenplatten. Geeignet zur Befestigung von Rohrleitungen, Montageschienen etc. unter Berücksichtigung der Zulassungsbestimmungen mit Gewindestange oder Schraube. Der Dübel darf nur in Bauteilen unter den Bedingungen trockener Innenräume verwendet werden. Der Dübel darf gem. der allgemeinen bauaufsichtlichen Zulassung auch verwendet werden, wenn der Spreizbereich nicht in der Hohlkammer liegt.

Montage

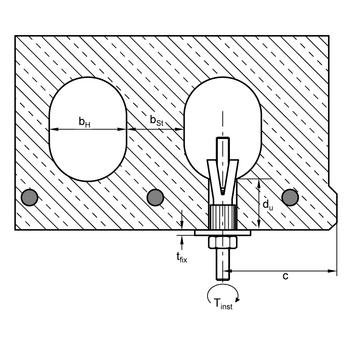

Beim Anziehen der Schraube oder Mutter wird der Konus von der Ankerhülse gelöst, hineingezogen und verspannt. Dadurch spreizt der Dübel im Hohlraum Y-förmig auf und erzeugt beim Anziehen mit dem vorgegebenen Drehmoment einen sicheren Formschluss.

Technische Daten

Montagedaten allgemein:

Dübelgröße
M8
M10
M12
Bohrernenndurchmesser d0 = [mm] 12 16 18
Bohrlochtiefe h0 = [mm] 55 60 70
Durchgangsloch im anzuschl. Bauteil df ≤ [mm] 9 12 14
Min. Schraubenlänge min ls 3) [mm] 47 55 61
Min. Bolzenlänge min ls 3) [mm] 53 63 71
Drehmoment beim Verankern Tinst = [Nm] 20 30 40
Erf. Stahlfestigkeit Schraube/Gewindestange 5.8 5.8 5.8
Charakter. Achsabstand scr [mm] 300 300 300
Charakter. Randabstand ccr [mm] 150 150 150
Min. Randabstand cmin [mm] 100 100 100

Zulassungsbedingung Einzeldübel Spannbeton-Hohldecke ≥ C45/55 vorgespannt:

Dübelgröße
Spiegeldicke du ≥ [mm]
M8
25
M8
30
M8
40
M8
50
M10
25
M10
30
M10
40
M10
50
Zul. Last 1) bei c ≥ ccr [kN] 0,7 0,9 2,0 3,6 0,9 1,2 3,0 3,6
Zul. Last 1) bei cmin [kN] 0,35 0,8 1,8 3,0 0,8 1,0 2,7 3,0
Lasten unter Brandbeanspruchung
Zulässige Last R 30 zul. F [kN]   0,9 0,9 0,9   1,2 1,5 1,5
Zulässige Last R 60 zul. F [kN]   0,9 0,9 0,9   1,2 1,5 1,5
Zulässige Last R 90 zul. F [kN]   0,7 0,7 0,7   1,2 1,2 1,2
Zulässige Last R 120 zul. F [kN]   0,4 0,4 0,4   1,0 1,0 1,0

Dübelgröße
Spiegeldicke du ≥ [mm]
M12
25
M12
30
M12
40
M12
50
Zul. Last 1) bei c ≥ ccr [kN] 1,0 1,2 3,0 4,3
Zul. Last 1) bei cmin [kN] 0,8 1,0 2,7 3,6
Lasten unter Brandbeanspruchung
Zulässige Last R 30 zul. F [kN]   1,2 1,5 1,5
Zulässige Last R 60 zul. F [kN]   1,2 1,5 1,5
Zulässige Last R 90 zul. F [kN]   1,2 1,5 1,5
Zulässige Last R 120 zul. F [kN]   1,2 1,2 1,2

Zulassungsbedingung Dübelpaar 4) Spannbeton-Hohldecke ≥ C45/55 vorgespannt:

Dübelgröße
Spiegeldicke du ≥ [mm]
M8
25
M8
30
M8
40
M8
50
M10
25
M10
30
M10
40
M10
50
Zul. Last 1) bei c ≥ ccr [kN] 0,7 1,4 2,6 4,8 1,1 2,0 4,8 4,8
Zul. Last 1) bei cmin [kN] 0,35 1,25 2,35 4,0 0,9 1,8 4,3 4,3
Min. Achsabstand smin [mm] 70 80 100 100 70 80 100 100
Zul. Biegemomente (Stahl 5.8)2) Mzul [Nm] 10,7 10,7 10,7 10,7 21,4 21,4 21,4 21,4
Zul. Biegemomente (Stahl 8.8) Mzul [Nm] 17,1 17,1 17,1 17,1 34,2 34,2 34,2 34,2
Lasten unter Brandbeanspruchung
Zulässige Last R 30 zul. F [kN]   1,25 1,25 1,25   1,8 3,0 3,0
Zulässige Last R 60 zul. F [kN]   1,25 1,25 1,25   1,8 3,0 3,0
Zulässige Last R 90 zul. F [kN]   1,25 1,25 1,25   1,8 2,4 2,4
Zulässige Last R 120 zul. F [kN]   0,8 0,8 0,8   1,8 2,0 2,0

Dübelgröße
Spiegeldicke du ≥ [mm]
M12
25
M12
30
M12
40
M12
50
Zul. Last 1) bei c ≥ ccr [kN] 1,2 2,0 4,8 5,7
Zul. Last 1) bei cmin [kN] 1,0 1,8 4,3 4,8
Min. Achsabstand smin [mm] 70 80 100 100
Zul. Biegemomente (Stahl 5.8)2) Mzul [Nm] 37,4 37,4 37,4 37,4
Zul. Biegemomente (Stahl 8.8) Mzul [Nm] 59,8 59,8 59,8 59,8
Lasten unter Brandbeanspruchung
Zulässige Last R 30 zul. F [kN]   1,8 3,0 3,0
Zulässige Last R 60 zul. F [kN]   1,8 3,0 3,0
Zulässige Last R 90 zul. F [kN]   1,8 3,0 3,0
Zulässige Last R 120 zul. F [kN]   1,8 2,4 2,4

1)
Für Randabstände cmin < c ≤ ccr können die empfohlenen Lasten durch lineare Interpolation ermittelt werden.
2)
Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.
3)
Zur Festlegung der Gesamtlänge ist die Bauteildicke tfix zu addieren (Gesamtlänge = ls + tfix )
4)
Zulässige Last Fmax / Dübel ≤ Fmax Einzeldübel. Bei Dübelpaaren mit Achsabstand smin < s ≤ scr können die empfohlenen Lasten durch lineare Interpolation ermittelt werden, wobei für den Grenzwert bei s = scr bei zentrischer Lasteinteilung das 2-fache der zul. Last für Einzeldübel angesetzt werden darf.

Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität

Zulassung: Z-21.1-1785, Brandschutzprüfung, VdS-Zulassung

1) Liefertermin auf Anfrage

TypGesamt-
länge [mm]
Hülsen-
länge [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
AN Easy M8 1)45350,0150 110463
AN Easy M1053400,0350 110465
AN Easy M12 1)58450,0425 110466
