Schienensystem Pressix CC 27

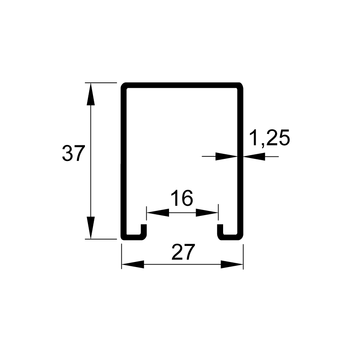

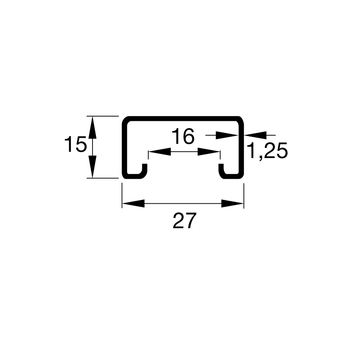

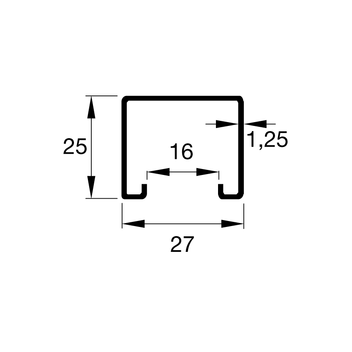

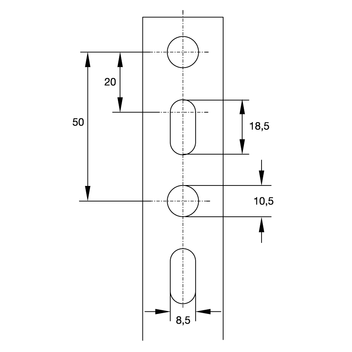

Montageschienen MS 27/15, 27/25 und 27/37

Montageschiene MS 27 - 1,25

Zulässige Lastwerte bei zentrischer Lasteinleitung

L
[cm]
27/15/1,25
[N]
27/25/1,25
[N]
27/37/1,25
[N]
20 896 2031 3576
40 447 1015 1786
60 297 675 1189
80 170 505 890
100 107 388 710
120 73 274 590
140 52 199 504
160 38 150 413
180 28 116 323
200 21 91 259
220 15 73 210
240 11 59 173
260 7 47 144
280 4 38 121
300 2 31 102

Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.

σzul ≤ 185 N/mm2
f ≤ L/200
