Schalldämmelemente

Gummi-Metall-Element GMT

Einsatz

Das Gummi-Metall-Element hält Schwingungen, die von einem Erregersystem ausgehen, von der Umgebung fern. Bei diesen Schwingungen handelt es sich um Körperschall, der vom System (z. B. Heizkessel) ausgeht. Die Einbausituation beeinträchtigt nicht die Wirkung der GMT; die Elemente können auch horizontal als Anschlagpuffer eingesetzt werden.

Lieferumfang

1 Satz = 4 Elemente
Zwei Sechskantmuttern je Element beigelegt.

Technische Daten

Typ
Druckbelastung
Fmax [kN]
mittlere Federkonstante c
[kN/mm]
M12 5,0 2,2

Temperaturbereich:
-30°C bis +70°C
Material:
Dämmteil:
Naturkautschuk, 57+/-5° Shore
Metallteile:
Stahl, galvanisch verzinkt

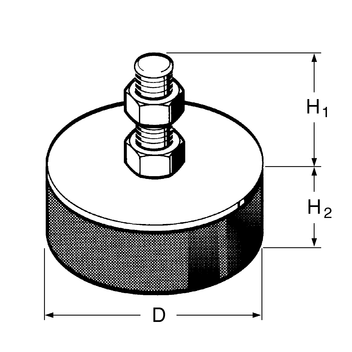

TypAnschlussD
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Satz]
Artikel-
Nr.
GMT M12M12 7537251,141 117090
