Rohrschellen und Zubehör

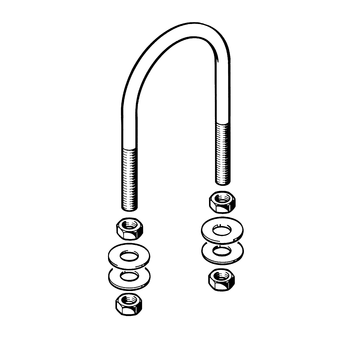

Rundstahlbügel RUB

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Bei Sprinkleranlagen nach VdS-Richtlinien. Rundstahlbügel werden bei horizontaler und vertikaler Rohrführung als Festpunkt und als Führungslager eingesetzt.
Rundstahlbügel nach DIN 3570 A siehe Kap. "HCP".

Lieferumfang

Vier Sechskantmuttern und vier U-Scheiben lose beigelegt.

Montage

Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern am Profil festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben. Bei Festpunkten dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.

Technische Daten

Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität

Die Größe DN 8" mit M12 hat eine gesonderte VdS-Anerkennung: Nr. G4810047.

VdS - Rundstahlbügel RUB - G4810047 PDF | 1.1 MB

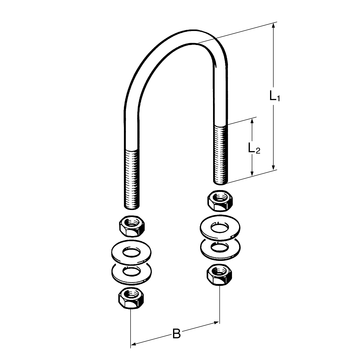

TypDNB
[mm]
L1
[mm]
L2
[mm]
GewindeG
[kg]
Verp.
[Stück]
Artikel-
Nr.
21,31/2" 30 4530M80,0850 102162
26,93/4" 35 6040M80,0950 102773
33,71" 42 6740M80,0950 102782
42,41 1/4" 51 7640M80,1050 102791
48,31 1/2" 57 8240M80,1150 102807
60,32" 71 9545M100,21 50 102816
76,12 1/2" 8711145M100,23 50 102825
88,93"10012345M100,24 50 102834
10812115155M120,38 50 102843
114,34"12615755M120,3925 102171
13314617255M120,42 25 102852
139,75"15218055M120,43 25 102180
15917219755M120,46 25 102861
168,36"18020755M120,4610 102199
219,18"23326755M120,56 10 102870
