Einsatz

Einteilige Gelenkrohrschelle zur Montage von Rohranlagen in der gesamten Gebäudetechnik. Geeignet für Decken-, Boden- und Wandmontage und zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter IG/IG.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
13 - 45
1,0 kN
48 - 64
1,6 kN
70 - 114
3,2 kN
133 - 168
3,9 kN

Material:
Rohrschelle:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Einfügungsdämmung:
bis zu 17 dB(A)
Spannbereich
[mm]
DNMaterial
b x s
[mm]
Innengewinde-
anschluss

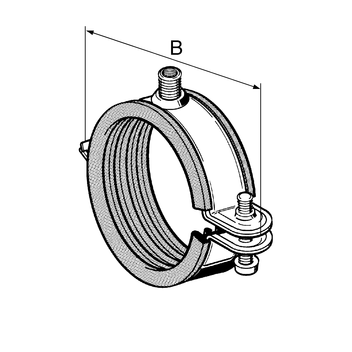

B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
13 - 161525 x 1,5M8/M10 490,06100 120519
17 - 193/8"25 x 1,5M8/M10 530,06100 120528
20 - 231/2"25 x 1,5M8/M10 560,07100 120537
25 - 303/4"25 x 1,5M8/M10 620,08100 120546
31 - 371"25 x 1,5M8/M10 680,09100 120555
40 - 451 1/4"25 x 1,5M8/M10 770,10 50 120564
48 - 531 1/2"25 x 1,5M8/M10 950,11 50 120573
54 - 595725 x 1,5M8/M101000,12 50 120582
60 - 642"25 x 1,5M8/M101060,13 50 120591
70 - 762 1/2"30 x 2,5M8/M101380,28 25 120616
77 - 838330 x 2,5M8/M101450,30 25 120625
83 - 903"30 x 2,5M8/M101490,31 25 120634
108 - 1144"30 x 2,5M8/M101780,37 25 120652
133 - 1415"30 x 2,5M8/M102070,43 25 120661
159 - 1686"30 x 2,5M8/M102280,50 25 120670
