Montagesystem siMetrix 46
Verbinder CN 46
Einsatz

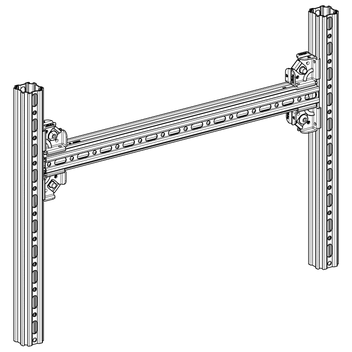

Zur Herstellung von Traversen oder Auskragungen am Montageprofil PRO 46.
Montage
Verbinder auf beide zu fügenden Profile aufdrücken und durch Anziehen der Schraube fixieren.
Je nach Einwirkung müssen ein oder zwei Winkel pro Anschluss verwendet werden. Bei Auskragungen müssen Verbinder immer paarweise verwendet werden.
Technische Daten

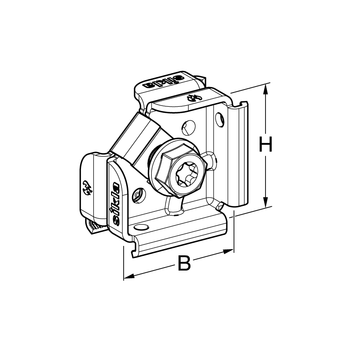

| Typ | H [mm] | B [mm] | Schraube |
|---|---|---|---|
| CN 46 | 50 | 50 | M10 |

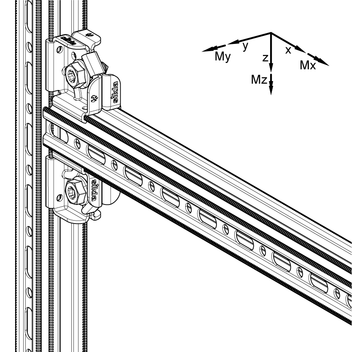

| Typ | Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | My,zul [kNm] | - My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|---|
| CN 46 (einseitig) | 0,72 | 0,83 | 0,72 | 0,12 | 0,09 | 0,02 |
| CN 46 (paarweise) | 1,22 | 2,62 | 1,49 | 0,22 | 0,22 | 0,09 |
| Antrieb: | Innensechsrund T50 und Außensechskant SW 17 |
| Anzugsmoment: | 30 Nm |
| Material: | Stahl, HCP |
Zulassungen / Konformität
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
