Montageschienen und Zubehör

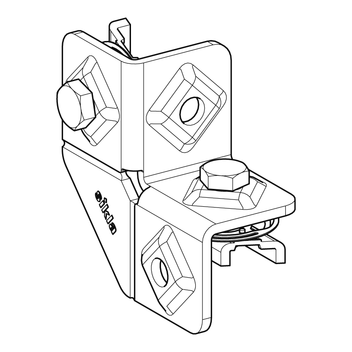

Eckverbinder EV CC 41-1

Einsatz

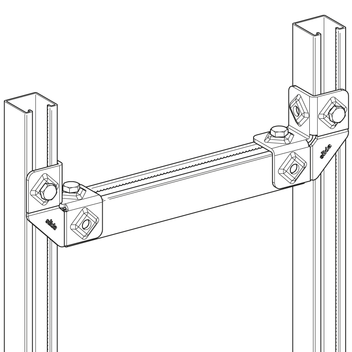

Komplett-Verbindungselement für Rahmenkonstruktionen aus Montageschienen.

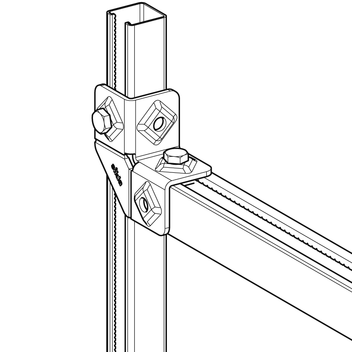

  • Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 41.
  • Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
  • Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10. Hohe Steifigkeit durch hochfesten Werkstoff und Formgebung.
  • Flexible Ausrichtung der Schienenöffnungen.

Lieferumfang

Gewindeplatten NT CC 41 und Sechskantschrauben sind lose beigelegt.

Montage

Eckverbinder EV CC 41-1 immer paarweise verwenden.

Technische Daten

Max. zul. Belastung:
5,0 kN als mittige Last je Traverse mit 2 Eckverbindern EV CC 41-1
Anzugsmoment:
40 Nm
Material:
Stahl, galvanisch verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
EV CC 41-10,3825 117338
