Montageschienen und Zubehör

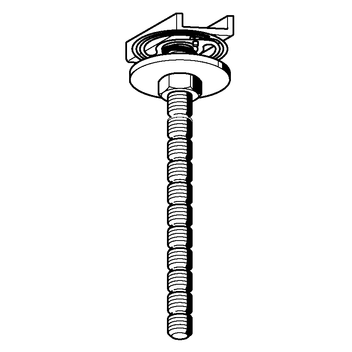

Blockset PBS CC 41
Einsatz
Schnellmontagesystem zur rationellen Befestigung von Rohrschellen und anderen Bauteilen an Sikla Montageschienen; passend für alle Typen ab 41 mm Breite (auch für Doppelschienen geeignet).
- Zeitvorteil durch vorgefertigtes Blockset statt 4 Einzelteile.
- Einfache Höhenverstellbarkeit innerhalb der Montageschiene.
- Nutstift gegen Herausdrehen gesichert.
- Die Nuten (Abstand 10 mm) gestatten ein problemloses Kürzen mit dem Bolzencutter PBC ohne Sägen oder Gewindenachschneiden.
Lieferumfang
Blockset komplett vormontiert.
Montage

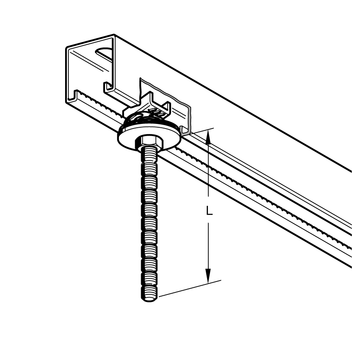

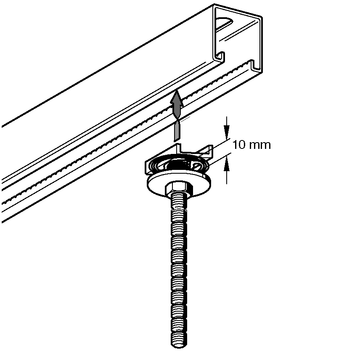

Blockset in die Montageschiene einstecken; Mutter anschließend festziehen - fertig!
Demontage durch Linksdrehung des Nutstiftes bei gleichzeitigem Drücken in Schienenrichtung.
Technische Daten
Typ | M [Nm] | FZ [kN] |
---|---|---|
M8 x ... | 10 | 3,3 |
M10 x ... | 18 | 4,5 |
FZ = zulässige Zugkraft am Nutstift
Hinweis: Die Punkttragfähigkeit der Montageschiene darf nicht überschritten werden.
Material: | Stahl, galvanisch verzinkt |
