Einsatz

Zur Abhängung von rechteckigen Lüftungskanälen unmittelbar unter der Decke oder als Abstandsmontage mit Gewindestäben. Geeignet zur schallentkoppelten Kanalbefestigung bei Schallschutzanforderungen nach DIN 4109.
Die Verstellmöglichkeit im Langloch eignet sich zum Ausgleich von Bohrungsabweichungen und Bautoleranzen. Bei Schachtmontagen mit Schiene und Hakenkopfschraube gewährleistet sie ausreichenden Abstand, um Körperschallkontakt zu vermeiden.

Lieferumfang

Mit vormontiertem, verliersicherem Schalldämmteil.

Montage

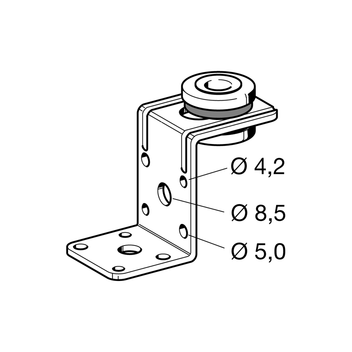

Die Montage am Kanal kann mit Nieten ( ø 4 - 5 mm), Blechschrauben ( ø 4 - 5 mm) oder metrischen Schrauben M8 durchgeführt werden.

Technische Daten

Nennlast:
0,8 kN
Material Winkel:
Stahl, galvanisch verzinkt
Einfügungsdämmung:
bis zu 8,7 dB(A)
Schalldämmteil:
EPDM, schwarz
Temperaturbereich:
-50°C bis +110°C
TypAnschluss-
möglichkeit
bauseits
Verstell-
bereich
[mm]
Material
[mm]
Schenkel-
längen
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
SLM8/M101335 x 2,541/850,09100 189893
SZM8/M101335 x 2,541/53/340,09100 189902
