Konsolen, Grundplatten und Montagewinkel
Winkelkonsole WK 880/550
| Bohrung für Querstrebe: ø 11 |
| σzul ≤ 160 N/mm2 |
Ankerlastklassen [kN]
Kurve | Anordnung 1 | Anordnung 2 | fmax |
---|---|---|---|

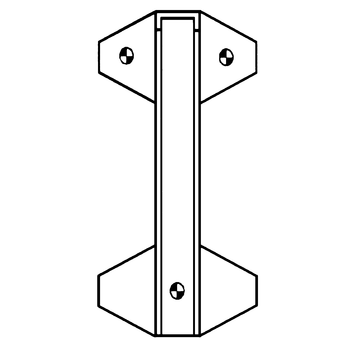

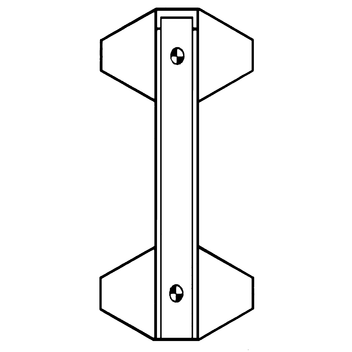

A | 1 x 3,5 1 x 1,5 | 2 x 2,5 1 x 1,5 | L/1000 |
B | 1 x 6,0 1 x 2,5 | 2 x 3,5 1 x 2,5 | L/600 |
C | 1 x 9,0 1 x 3,5 | 2 x 6,0 1 x 3,5 | L/400 |
D | 1 x 13,0 1 x 6,0 | 2 x 9,0 1 x 6,0 | L/300 |
E | - - | 2 x 13,0 1 x 9,0 | L/300 |
