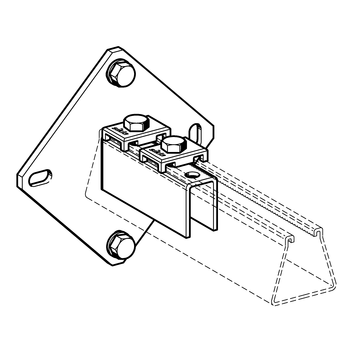

WBD-Halter

Lastdiagramm für Kombination mit Montageschiene 41-75/65/3,0

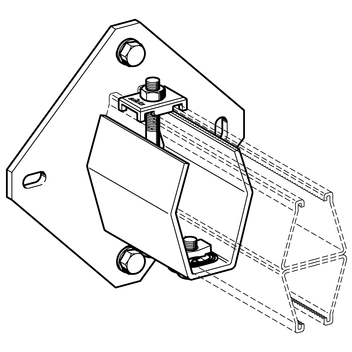

WBD-Halter 41-75/65 D

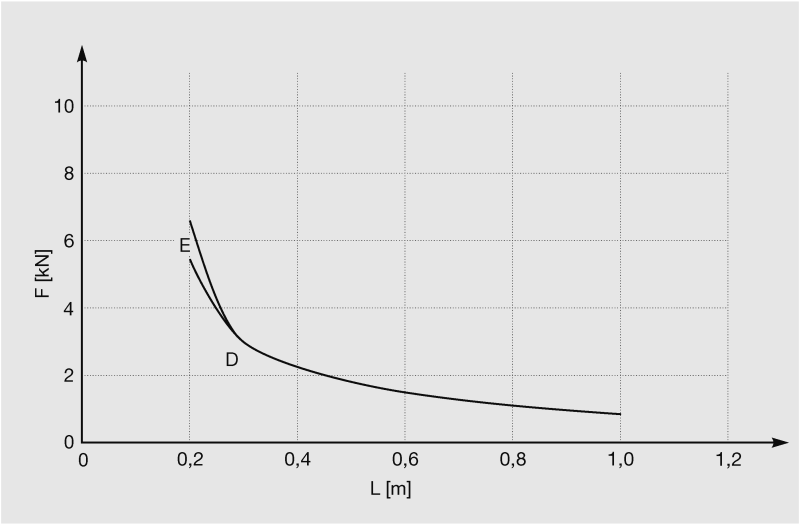

Lastdiagramm für Kombination mit Montageschiene 41-75/65/3,0 D


Restriktionen
σzul ≤ 160 N/mm2
fzul ≤ L/100 für L > 300 mm
fzul ≤ 3 mm für L = 200 ... 300 mm
Ankerlasten
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN
E = 9,0 kN
