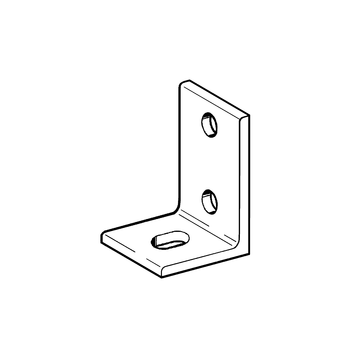

Einsatz

Einsatz als direkte, seitliche Befestigung an Unterzügen und Bindern aus Beton oder Holz und in ähnlichen Situationen. Verbindungswinkel bei Rahmenkonstruktionen aus Profilen.

Sprinkleranlagen: Siehe "Technische Daten". Die Type 90/60/90 ist für die Halterung von Rohrleitungen an Holzbindern nach VdS CEA-Richtlinie 15.2.2 vorgesehen.

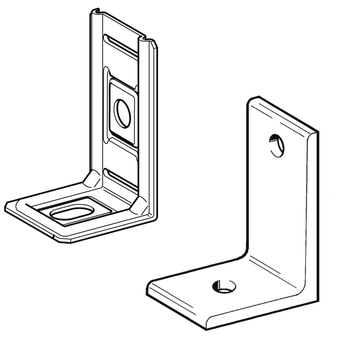

Technische Daten

Typ
Nennlast
45/30/90 3,5 kN
60/40/90 7,5 kN
55/55/90 3,5 kN
90/60/90 7,5 kN

Bei Sprinkleranlagen: Einsatz 90/60/90 an Holzbindern

Einfachhalter mit Holzschrauben


Doppelhalter mit Gewindebolzen



"d" in Abhängigkeit von DN:


≤ DN 50: 2 x 6 mm
> DN 50 ≤ DN 100: 2 x 8 mm
> DN 100 ≤ DN 150: 2 x 10 mm

Material:
Stahl, galvanisch verzinkt
TypWinkelprofil
DIN 1029
B
[mm]
b
[mm]
d
[mm]
s
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
45/30/90°45/30/4301311-0,0750 115380
60/40/90°60/40/6402013-0,1725 115399
90/60/90°90/60/6401513500,2525 114820
55/55/90 BSK55/55/44015170,1250 415822
