High Corrosion Protection

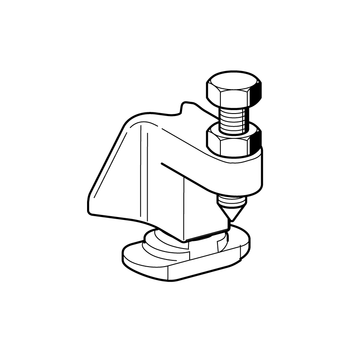

Trägerklammer TCS 41 HCP

Einsatz

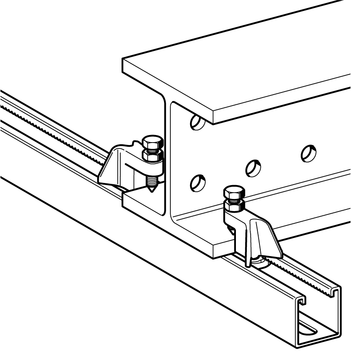

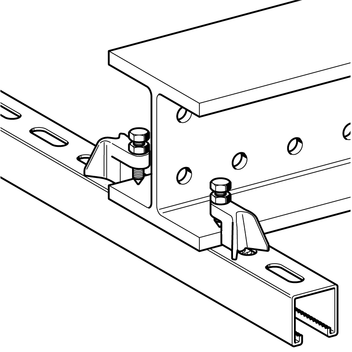

Durch die Trägerklammer TCS 41 können Montageschienen 41 mit dem Lochbild 3 und 4 direkt an Stahlträgern befestigt werden, ohne dass Nutzungsbehinderungen der Schienenöffnung durch die Befestigung eintreten. Bei Ausrichtung der Schienenöffnung zum Träger hin (siehe Abb.3), wird die Klammer im Schienenschlitz der Montageschienen 41 befestigt.

Lieferumfang

Gusskörper mit Spannschraube und Kontermutter komplett vormontiert.

Montage

Fuß der Trägerklammer in Schienenschlitz oder Lochung einstecken, um 90° drehen und gegen den Träger schieben. Spannschraube der Trägerklammer zuerst handfest und dann mit 1 1/2 Umdrehungen weiter festziehen. Die Spitze der Spannschraube dringt dabei in das relativ weiche Trägermaterial ein und gibt mit der zentrierten Kraftübertragung hohe Sicherheit. Zur Sicherung ist die Kontermutter abschließend anzuziehen.
Jede Schiene ist (statisch bestimmt) mindestens zweimal zu befestigen.

Technische Daten

Nennlast:
4,0 kN
Material:
Guss, HCP

TypSpannbereich am
Parallelflansch
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
TCS 41200,1250 110003
