Stabil D-3G m.E. HCP
Einsatz
Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Mit Schalldämmeinlage geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Lieferumfang

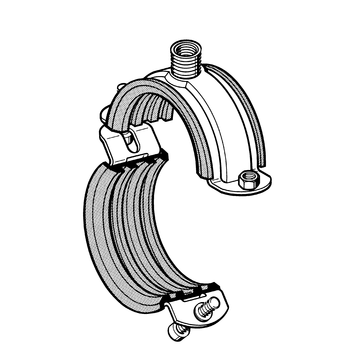

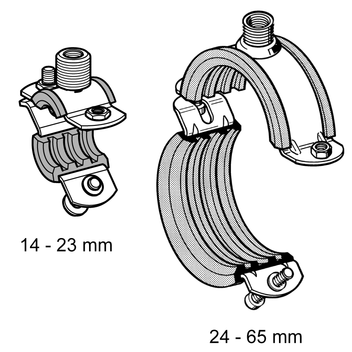

Größe 14 bis 115 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert.

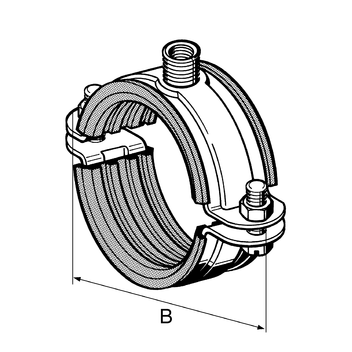

Ab Größe 124 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt.

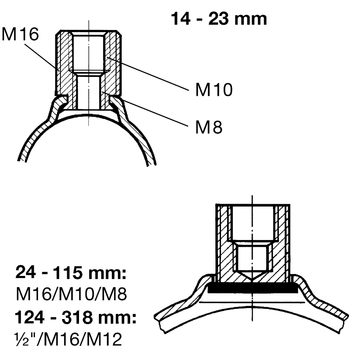

Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter - siehe Adapter IG/IG.
Technische Daten
|
Spannbereich [mm] | max. zul. Belastung (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 14 - 23 | 1,8 kN | 2 |
| 24 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
| 165 - 318 | 8,0 kN | 10 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Zulässige Belastung FZzul,fi im Brandfall
| Spannbereich [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Verformung δmax [mm] | Gewinde ≥ |
|---|---|---|---|---|---|---|
| 14 - 23 | 380 | 200 | 140 | - | 49 | M10 |
| 24 - 65 | 500 | 250 | 170 | 120 | 44 | M10 |
| 67 - 115 | 1000 | 650 | 500 | 400 | 96 | M10 |
| 124 - 162 | 2200 | 1200 | 850 | 600 | 96 | M12 |
| 165 - 305 | 2400 | 1400 | 1000 | 850 | 104 | M12 |
| Material: | |
| Rohrschelle: | Stahl, HCP |
| Schalldämmeinlage: | SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente), unverlierbar eingeklebt |
Zulassungen / Konformität
 |  | Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
* = kein Gütezeichen
