Einsatz

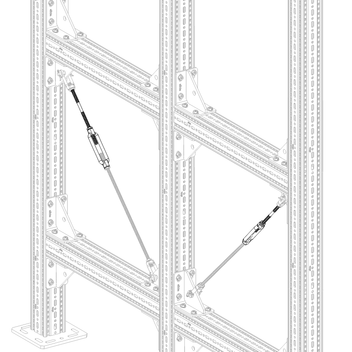

Spannset für die Errichtung von Abspannungen und Windverbänden z.B. im System siFramo als Zugstab zur Abtragung von Lasten/Einwirkungen.

Lieferumfang

Spannset SPZ, bestehend aus:
1 Spannschloss
1 Zugstange mit Links-Rechts-Gewinde

Montage

Der Anschluss an das auszusteifende Bauteil erfolgt auf der einen Seite des Spannschlosses über den Gewindebügel GWB mit Zugstange und auf der anderen Seite über den Gewindebügel GWB mit Gewindestab.

Technische Daten

Typ
max. zul. Zuglast
[kN]
M10 13,6
M12 21,4
M16 45,3

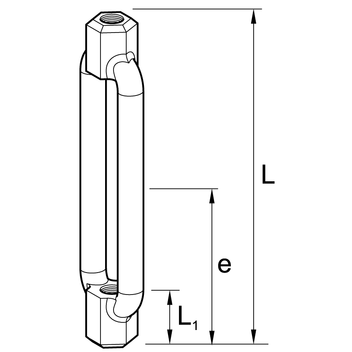

Spannschloss:

Typ
L
[mm]
L1
[mm]
e
[mm]
M10 125 10 62,5
M12 125 12 62,5
M16 150 16 75

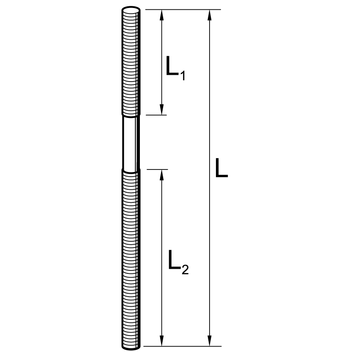

Zugstange:

Typ
L
[mm]
L1
[mm]
L2
[mm]
M10 250 80 130
M12 250 80 130
M16 250 80 130

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
SPZ M100,310 116573
SPZ M120,410 116574
SPZ M160,710 116575
