High Corrosion Protection

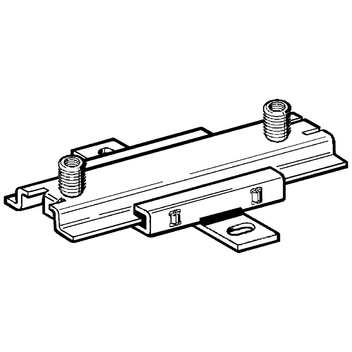

Gleitsatz GS 2G-PL HCP

Einsatz

Gleitsatz für Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen oder direkt am Baukörper.
Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar.
Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1". Adapter für diese Anschlussvarianten siehe Adapter IG/IG. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.

Technische Daten

Zulässige Belastung Deckenmontage:
0,6 kN
Zulässige Belastung Bodenmontage:
1,2 kN
Hebelarm Lmax:
150 mm
Max. Gleitweg:
140 mm
Dauertemperatur-Belastung:
130°C

Haftreibungszahl µ0:
0,18
Gleitreibungszahl µ:
0,14

Material:
Grundkörper und Gleitschlitten:
Stahl, HCP
Gleitschiene:
Polyamid, glasfaserverstärkt

Zulässige Belastung FZ * bei Brandbeanspruchung

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 600 ≤ 430 ≤ 280 ≤ 200

FZ = max. zulässige Zuglast

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
2G2-PL 0,6525 114594
