High Corrosion Protection

Gewindeplatte NT CC 41 HCP

Einsatz

Insbesondere bei der Montage in senkrechten Schienen oder an schwer zugänglichen Stellen ersetzt dieses Produkt die "3. Hand" und bietet folgende weitere Vorteile:

  • Unabhängig von der Schienenhöhe einsetzbar in allen Sikla Montageschienen mit 41 mm Schienenbreite.
  • Beim Verschieben kein Hängenbleiben an Schraubenköpfen im Schieneninneren.
  • Keine Setzungserscheinungen nach dem Anziehen.

Lieferumfang

Gewindeplatte und Federscheibe sind fest verbunden.

Montage

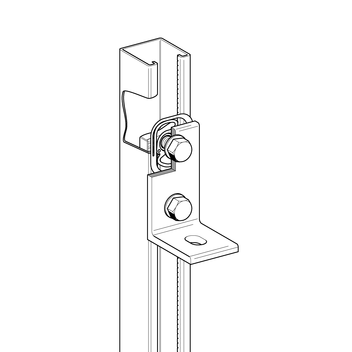

Nach dem Einsetzen in den Schienenschlitz dreht sich die CC-Gewindeplatte bei leichtem Druck im Zentrum nach rechts bis zum Anschlag; die Demontage erfolgt entgegengesetzt.
Montage und Demontage erfordern kein Werkzeug und sind baustellengerecht wiederholbar.

Technische Daten

M6
M8
M10
M12
Anzugsmoment 8.8 1) [Nm] 10 25 40 80

1)
Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.

Materialstärke
Montageschiene
[mm]
M6
FZ ≤
[kN]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]

M6
FQ ≤
[kN]
M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
1,5 3,0 3,0 3,0 7,5   0,7 1,8 2,9 7,5
2,0 3,2 5,8 5,8 10   0,9 2,1 3,4 9
2,5 3,2 5,8 5,8 11   1,0 2,6 4,1 9
3,0 3,2 5,8 5,8 13   1,1 2,8 4,4 9

Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Material:
CC-Gewindeplatte:
Stahl, Festigkeitsklasse 5.6, HCP
Federscheibe:
Federstahlblech, nichtrostend

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CC 41-M60,0350 198698
CC 41-M80,0350 198650
CC 41-M100,0350 186284
CC 41-M120,0650 110015
