Festpunkte

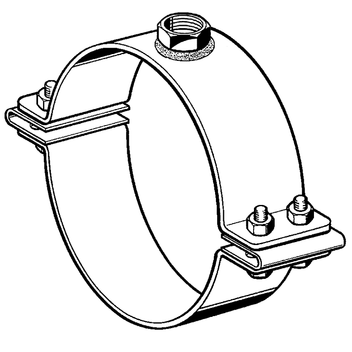

Festpunktschelle FS

Einsatz

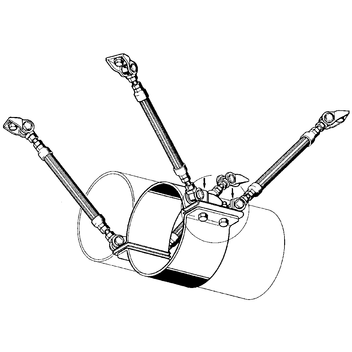

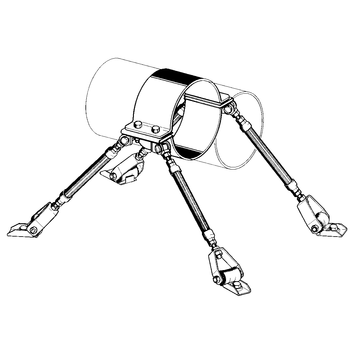

Die Festpunktschelle ist das Herzstück einer Festpunktkonstruktion in Bockanordnung.
Zur Komplettierung sind ein Verbindungspaket (mit oder ohne Schallschutz) sowie 4 Stützen (Sikla Gewinderohre oder -stäbe) notwendig.
Zur fachgerechten Dimensionierung dieser Komponenten entsprechend der Festpunktbelastung (bis zu 25 kN mit Schallschutz oder bis zu 35 kN ohne Schallschutz) beraten Sie unsere Mitarbeiter.
Die symmetrische Bauweise ermöglicht die Aufnahme axialer Rohrkräfte in beiden Richtungen. Die zentrisch aufgeschweißte Mutter M16 bietet weitere Anbindungsmöglichkeiten.

Lieferumfang

Komplett mit 4 Spannschrauben und 4 Muttern M16, ab Typ 108 mm zusätzlich mit Ohrenstützen.
Spannschrauben und Ohrenstützen sind im Unterteil vormontiert und gegen Herausfallen gesichert; die Sechskantmuttern M16 sind lose beigelegt.

Montage

Spannschrauben mit vorgegebenem Anzugsmoment M (siehe Tabelle) gleichmäßig festziehen.

Typ
Anzugsmoment M
(Nm) 1)
21,3 ... 48,3 50
57 mm ... 88,9 80
108 mm ... 521 mm 100

1)
Anzugsmoment für die Kombination FP-Schelle mit Stahlrohr DIN EN 10220 / Normalwanddicke. Für Rohre mit geringer Wandstärke oder anderem Werkstoff sind die Werte zu reduzieren.

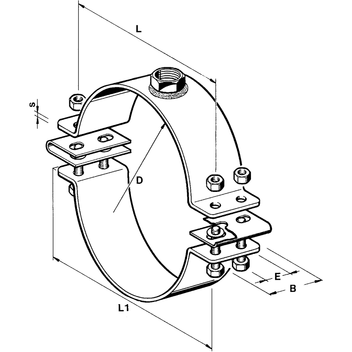

Technische Daten

Material:
Stahl, galvanisch verzinkt
Typ d
[mm]
DNB
[mm]
s
[mm]
L
[mm]
L1
[mm]
E
[mm]
G
[kg]
Artikel-
Nr.
21,31/2"80574106451,05 159979
26,93/4"80579111451,09 159988
33,71"80586118451,15 159997
42,41 1/4"80595127451,25 160007
48,31 1/2"805101133451,31 160025
60,32"806113145451,69 160043
76,12 1/2"806129161451,87 160052
88,93"806141173452,09 160061
1144"1006172220503,35 160089
1395"1006198246503,78 160104
1686"1006217265504,28 160122
2198"1006278326504,91 160131
27410"1006331379505,57 160140
