Edelstahl

Universalgelenk UG VA

Einsatz

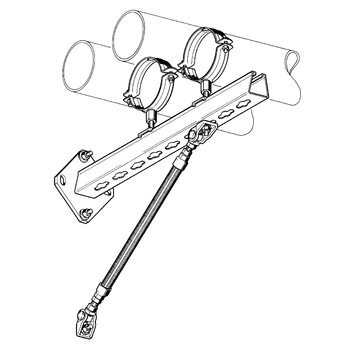

Universelle Anbindung an geneigten Bauteilen durch stufenlose Winkeleinstellung. Befestigung direkt am Baukörper, an Trägerklammern, Montageschienen etc., insbesondere als Schrägstütze an Konsolen sowie zur Abstrebung von Gleit- und Festpunkten:

  • Stufenlose Winkeleinstellung
  • Längen- oder Höheneinstellung durch veränderlichen Überstand des Gewindestiftes am Gelenkbolzen
  • Gelenkbolzen verliersicher verstemmt.

Lieferumfang

Mit U-Scheibe und Mutter.

Montage

Gewindestift in den Gelenkbolzen vollständig einschrauben (Sichtkontrolle).
Fixierung des eingestellten Winkels durch Anziehen der beiliegenden Mutter über die U-Scheibe.

Technische Daten

Typ
Nennlast
[kN]
U-Scheibe
ø DU [mm]
Mutter
UG M8 5,8 10,5 Sechskantmutter
UG M10 8,0 10,5 Sechskantmutter
UG M12 13,0 16,5 Sechskantmutter
UG M16 13,0 16,5 Sechskantmutter

Material:
Edelstahl A4

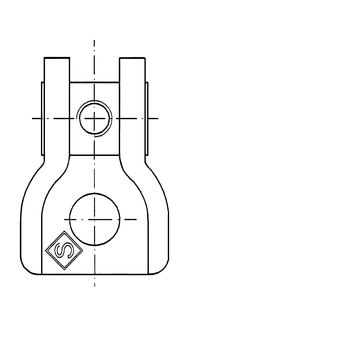

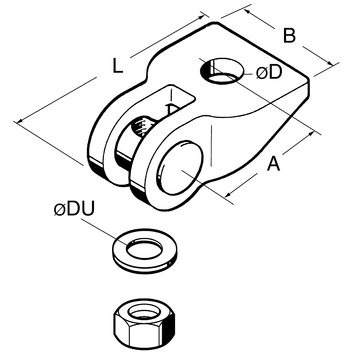

TypGelenk-
bolzen
A
[mm]
B
[mm]
ø D
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
UG M8 M8264012,5510,0950 171686
UG M10 M10264012,5510,0950 171695
UG M12 M12335017,0710,3925 171704
UG M16 M16335017,0710,3725 171713
