Edelstahl

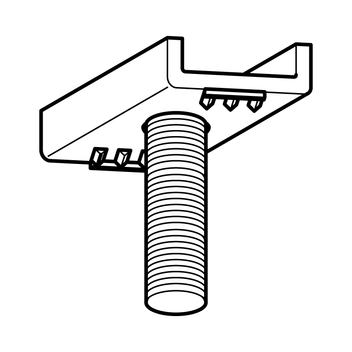

Hakenkopfschraube TBO HZ 41 VA

Einsatz

Für Montageschienen mit 41 mm Schienenbreite.

Technische Daten

Typ
Anzugsmoment
Mdmax [Nm]
Zulässiges Biege-
moment 1) [Nm]
HZ 41 M8 10,0 5,0
HZ 41 M10 18,0 10,0
HZ 41 M12 32,0 17,5

1) Das tatsächliche Biegemoment darf das zulässige Schenkeltragmoment der Montageschiene nicht überschreiten.

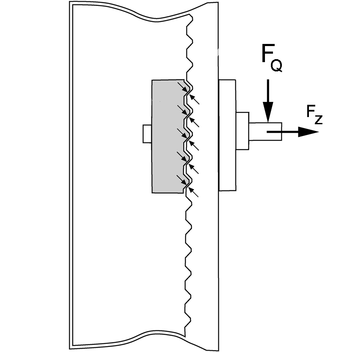

Materialstärke
Montageschiene
[mm]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]

M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
1,5 4,7 4,7 7,5   1,8 2,9 7,5
2,0 5,8 5,8 10   2,1 3,4 9
2,5 5,8 5,8 11   2,6 4,1 9
3,0 5,8 5,8 13   2,8 4,4 9

Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Material:
Hakenkopf:
Edelstahl A4
Gewindestift:
Festigkeitsklasse A4-50

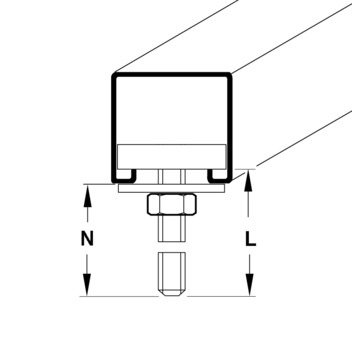

TypLänge L
[mm]
Nutzlänge [mm]
des Gewindes
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
HZ 41 M8 x 3540350,0450 111455
HZ 41 M10 x 3540350,0550 111457
HZ 41 M12 x 3540350,0650 187454
