Edelstahl

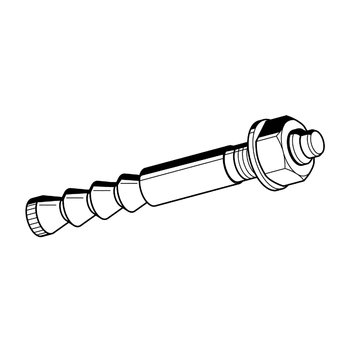

Ankerstange VMZ-A A4

Einsatz

Ankerstange für Durch- und Vorsteckmontage im Zugzonenbereich im Industrie- und Anlagenbau sowie in der Gebäudetechnik. Zur Verankerung schwerer Lasten im Beton.
Geeignet für Konsolen, Rohrleitungen und Montageschienen.

  • Kein Spezialbohrer erforderlich
  • Hohe Lasten
  • Geringe Rand- und Achsabstände

Lieferumfang

Komplett mit Unterlegscheibe und Sechskantmutter.

Montage

1.
Bohrloch entsprechend Mindestbohrlochtiefe senkrecht zur Oberfläche erstellen.
2.
Sorgfältige Reinigung des Bohrlochs mit Stahlbürste und Ausbläser.
3.
Statikmischer auf Kartusche aufschrauben; Vorlauf verwerfen und Bohrloch beginnend vom Bohrlochgrund zu 2/3 mit Injektionsmörtel verfüllen.
4.
Einstecken der Ankerstange mit der Hand drehend in das vermörtelte Bohrloch bis zur Markierung der Verankerungstiefe.
5.
Beim Erreichen der Verankerungstiefe muss Mörtel sichtbar sein.
6.
Aushärtezeit beachten und dann mit vorgeschriebenem Drehmoment festziehen.

Eine ausführliche Montageanleitung liegt dem Produkt bei.

Technische Daten

Typ M12
zul. Last 1) Zug C20/25 2) [kN] 12,3
zul. Last 1) Zug C25/30 2) [kN] 13,4
C30/37 2) [kN] 14,9
C40/50 2) [kN] 17,3
C50/60 2) [kN] 19,0
Querzug zul. V C20/25 2) [kN] 19,4
≥ C30/37 2) [kN] 19,4
Biegemomente zul. M [Nm] 60

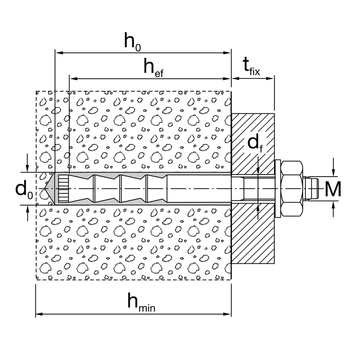

Min. Bauteildicke hmin ≥ [mm] 110

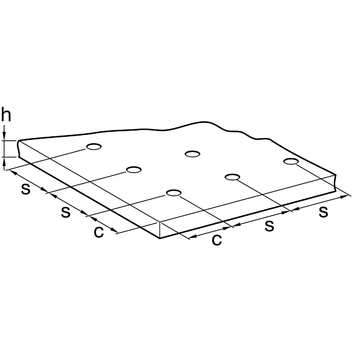

Charakter. Achsabstand Scr,N [mm] 240
Charakter. Randabstand Ccr,N [mm] 120
min. Achsabstand s bei/Randabstand c ≥ [mm] 55/80
min. Randabstand c bei/Achsabstand s ≥ [mm] 55/80
Effektive Verankerungstiefe hef [mm] 80
Bohrernenndurchmesser do [mm] 14
Bohrlochtiefe h0 [mm] 85
Drehmoment beim Verankern Tinst [Nm] 25
Lasten unter Brandbeanspruchung
Zulässige Last R 30 zul. F [kN] 10,0
Zulässige Last R 60 zul. F [kN] 2,8
Zulässige Last R 90 zul. F [kN] 1,3
Zulässige Last R 120 zul. F [kN] 0,8

1)
Lasten für Einzelanker ohne Einfluss von Rand- und Achsabständen, wenn eine Temperatur von 50°C dauerhaft und 80°C kurzfristig nicht überschritten wird.
2)
Gerissener Beton 50°C/80°C

Der Sicherheitsbeiwert nach ETAG ist enthalten. Es gelten die Werte der genannten Zulassung in der jeweils aktuellen Ausgabe unter www.sikla.de/service/downloads.

Material:
Edelstahl A4

Zulassungen / Konformität

Sikla Zulassung ETA-10/0260

Injektionssystem VMZ - ETA-10/0260 PDF | 7.8 MB

TypGewinde-
anschluss
tfix = max.
Nutzlänge
[mm]
Gesamt-
länge [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
VMZ-A M12-25/125M12251250,1310 112647
