Armaturen

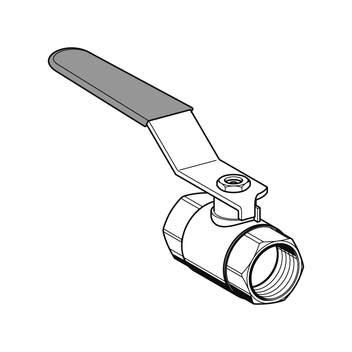

Kugelhahn KGH 954 FF

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser), Öl und Druckluft. Gemäß UBA-Liste für Trinkwasser geeignet.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 20°C bis + 150°C
(Druckabhängig)
Nenndruck:
3/8" bis 3/4" ... PN 50
(Temperaturabhängig)
1" bis 1 1/4" ... PN 40
1 1/2" bis 2" ... PN 32


Material:
Körper:
Messing CW617N (CuZn40Pb2), außen vernickelt / innen blank
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar + O-Ring NBR
Hebelgriff:
Stahl, rot

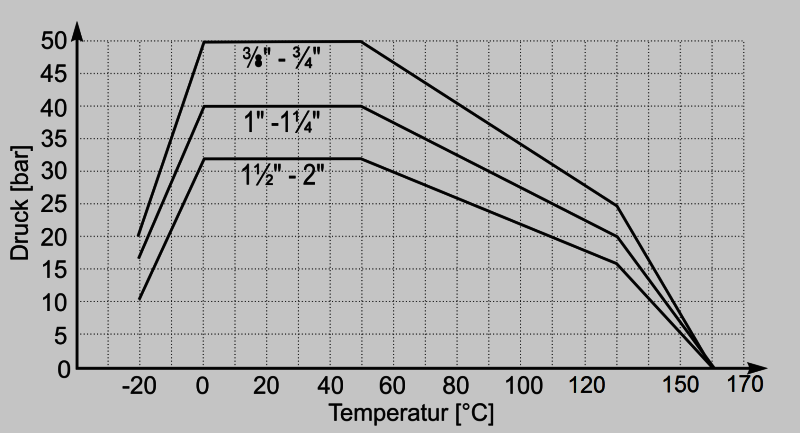

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
954 - 3/8"4390,1310 403331
954 - 1/2"48110,1820 403332
954 - 3/4"58130,2620 403333
954 - 1"69150,4612 403334
954 - 1 1/4"80170,648 403335
954 - 1 1/2"91181,026 403336
954 - 2"10820,51,624 403337
