Armaturen

Kugelhahn KGH 300

Einsatz

Geeignet für Kalt- / Warmwassersysteme und Heizungssysteme (Heißwasser). Gemäß UBA-Liste für Trinkwasser geeignet. Mit ÜA-Zeichen.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 20°C bis + 130°C
(Druckabhängig)
Nenndruck:
3/8" bis 2" ... PN 25
(Temperaturabhängig)

Material:
Körper:
Messing CW617N (CuZn40Pb2), außen vernickelt / innen blank
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
von außen montiert bei 3/8"
von innen montiert von 1/2" ... 2"
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar bei 3/8";
O-Ring EPDM + Stopfbuchse PTFE, justierbar, von 1/2" ... 2";
Hebelgriff:
Stahl, rot

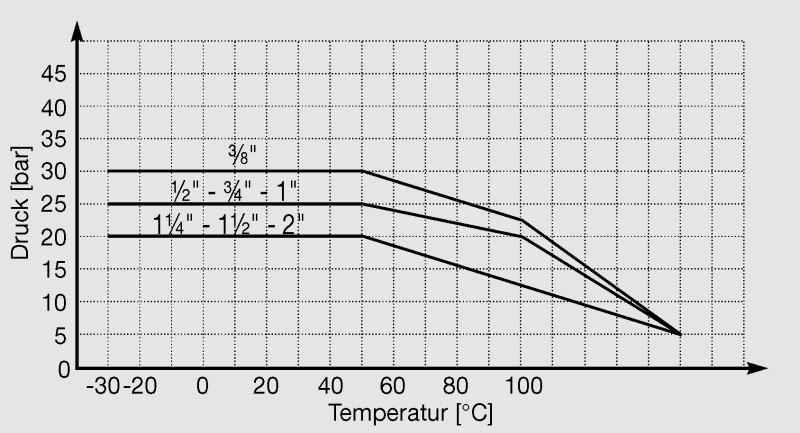

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
300 - 3/8"3790,1312 403105
300 - 1/2"45110,1810 403114
300 - 3/4"53130,288 403123
300 - 1"65140,454 403132
300 - 1 1/4"72150,6715 403141
300 - 1 1/2"89161,0510 403150
300 - 2"108191,5210 403159
