Dachabläufe

Dachablauf SDA SuperDrain 62 Schraubfl. DN70

Einsatz

Hochleistungsdachablauf nach DIN EN 1253 für die Hauptentwässerung bei Druckströmungsentwässerungs-Systemen.

Lieferumfang

Wärmegedämmtes Grundelement mit Schraubflansch (inkl. Befestigungsmaterial) und senkrechtem Ablaufstutzen, SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 239 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mittels Schraubflansch bauseits anschließen. Weitere Hinweise siehe Montageanleitung.
Durchmesser für Deckendurchbruch siehe Typentabelle, Maß "D",

Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.

Technische Daten

Typ
Nennleistung
passend für
62 Schraubflansch 17,4 l/s einlagige, polymere Kunststoff-Dampfsperr- bzw. Dachabdichtungsbahnen
ohne Vliesbeschichtung

Material:
Grundkörper:
Polypropylen (PP), UV-stabilisiert
Schraubflansch:
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

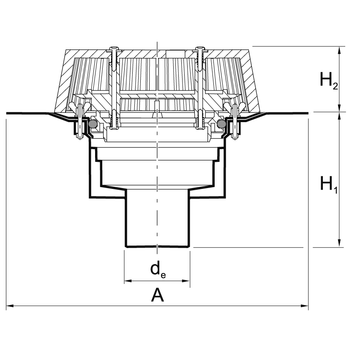

Typde
[mm]
A
[mm]
D
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
62 Schraubflansch75354265158772,461 671233
