Dachablauf QS-P+ DSS 75 Bitumen
Einsatz
Hochleistungsdachablauf für Druckströmungsentwässerungs-Systeme (DSS) aus Polyamid nach DIN EN 1253 für die effiziente Flachdachentwässerung. Der Dachablauf ist platzsparend und für die Anbindung an mehrlagige Bitumenabdichtungen geeignet.
Lieferumfang

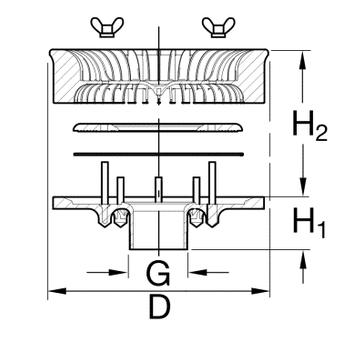

PAGF-Grundelement mit 2 1/2" Außengewinde, PAGF-Pressflansch mit einer EPDM-Dichtung, PP-Laubfangkorb, Flügelmuttern und Muttern aus Edelstahl und EPS-Isolierkörper 400 x 400 x 80 mm inklusive Bitumenanschlussblech 495/495 verzinkt.
Montage
Das Bitumenanschlussblech ist mit Bitumenvoranstrich zu streichen. Ein Bahnenstück der ersten Lage der Abdichtung ist vollflächig auf das Anschlussblech aufzuflämmen. Die EPDM Dichtungen ist zwischen Grundelement und Bitumenanschlussblech einzubauen, das vorgefertigte Anschlussblech mittels Pressflansch zu klemmen. Die bituminöse Abdichtung ist nach Herstellervorschrift anzubinden.
Der Anschluss an das PE-HD Abflussrohr erfolgt mit dem PE-HD Anschlussstutzen mit 2 ½“ Innengewinde und Rohrdurchmesser de 75 mm.
Technische Daten
Material: | Polyamid glasfaserverstärkt, schwarz |
Nennleistung: | 24,0l/s |
Zulassungen / Konformität
Der PAGF-Dachablauf erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.
