Befestigungstechnik

Festpunkt MS m. E.

Einsatz

Schallentkoppelte Festpunktkonstruktion zur sicheren Aufnahme der resultierenden, hohen mechanischen Belastung der Siaqua Druckströmungsentwässerungs-Systeme. Besonders geeignet bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

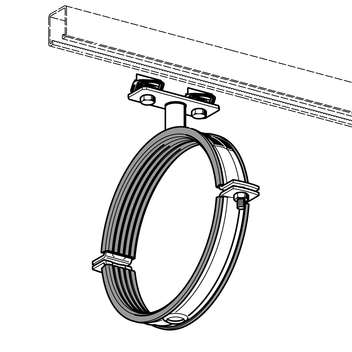

Rohrschelle Stabil D-3G m.E. passend für die Dimensionen 40 bis 315 und die vormontierte Fixpunktadaption. Ab der Dimension 200 sind zwei Rohrschellen sowie zwei vormontierte Fixpunktadaptionen enthalten (ausgenommen FP PK-NG 200 und FP PK-NG 250).

Montage

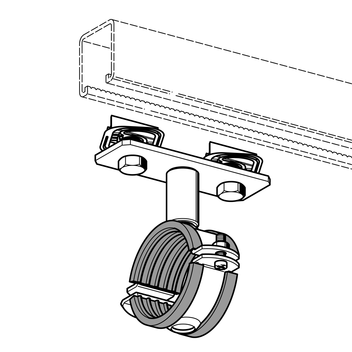

Die bauseits komplettierte Festpunktbaugruppe wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Baugruppe in der Schiene verliersicher geführt. Abschließend werden die Sechskantschrauben festgezogen.

Technische Daten

Typ FP 40 bis FP 160 für PE-HD und PK-NG Rohrsystem
Typ FP-N 200 bis FP-N 315 für PE-HD Rohrsystem
Typ FP PK-NG 200 bis FP PK-NG 250 für PK-NG Rohrsystem

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
FP 40 MS m.E.0,451 602325
FP 50 MS m.E.0,471 602335
FP 56 MS m.E.0,481 602345
FP 63 MS m.E.0,491 602355
FP 75 MS m.E.0,581 602365
FP 90 MS m.E.0,601 602375
FP 110 MS m.E.0,661 602385
FP 125 MS m.E.0,691 602395
FP 160 MS m.E.1,211 602405

FP-N 200 MS m.E.3,681 600941
FP-N 250 MS m.E.4,061 600943
FP-N 315 MS m.E.4,761 600945

FP PK-NG 200 MS m.E.1,841 604002
FP PK-NG 250 MS m.E.2,071 604003
