siFramo 80

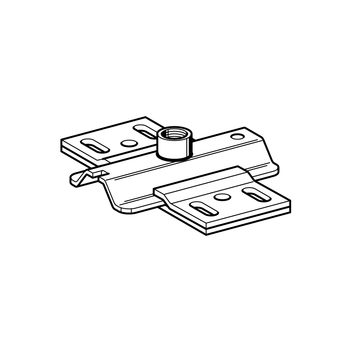

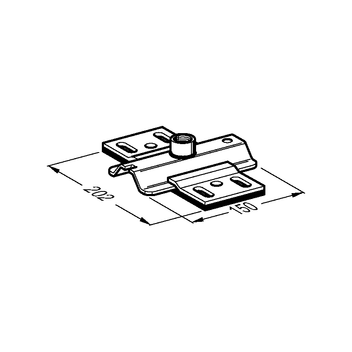

Gleitsatz GS F 80 1G Z

Einsatz

Massiver Gleitsatz zur Montage auf Trägerprofil F 80 oder Sikla Montageschiene.
Der 1/2"-Anschluss ermöglicht eine direkte Anbindung der Rohrschelle Stabil I-1/2" mittels Gewinderohr ohne weitere Adaptionsteile.

Lieferumfang

Set bestehend aus Gleitschlitten, Gleitplatte und 2 Führungswinkeln.

Montage

Befestigung an Trägerprofil F 80 mit 4 Formlockschrauben F 80.
Befestigung an Montageschiene mit 2 Hakenkopfschrauben HZ 41 M12 x 25 oder über 2 Gewindeplatten HZ 41-M12 und 2 Sechskantschrauben M12/30.

Technische Daten

Zul. Belastung:
6 kN
Temperaturbereich:
-20° bis +130° C (an der Gleitplatte)

Material:
Gleitschlitten:
Stahl, HCP
Gleitplatte:
Polyamid PA 6.6
Führungswinkel:
Stahl, HCP
TypG
[kg]
Verp.
[Set]
Artikel-
Nr.
GS F 80 1G Z1,010 192924

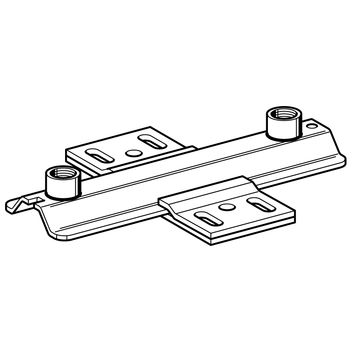

GS F 80 1G2 Z1,410 192917
