siFramo 80

Gelenk GE F 80

Einsatz

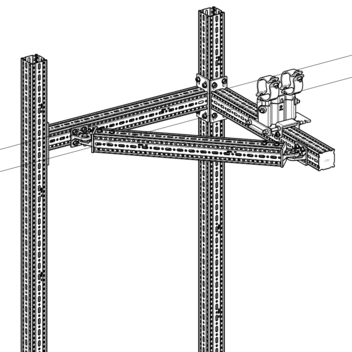

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 80 sowie zur Versteifung von Rahmenkonstruktionen.
Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.

Montage

Die Befestigung der Gelenke an das Trägerprofil TP F 80 erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Stützprofil TP F 80 wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.

Technische Daten

Typ
Höhe H
[mm]
Länge L
[mm]
Breite B
[mm]
Winkel α
Maße der
Grundplatte
[mm]
GE F 80 - 80 140 80 80 25° - 155° -
GE F 80 - 80 q 140 80 80 25° - 155° 190 x 80 x 8

Material:
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GE F 80 - 802,11 113835
GE F 80 - 80 q3,01 113834
