Einsatz

Set zur fachgerechten Befestigung von Gitterrosten auf Laufstegen, Arbeitsbühnen, Podesten oder ähnlichen Anwendungen. Ausgelegt für Gitterroste mit einer Höhe von bis zu 50 mm und einer Maschenweite von mindestens 10 x 10 mm bis maximal 40 x 40 mm.

Lieferumfang

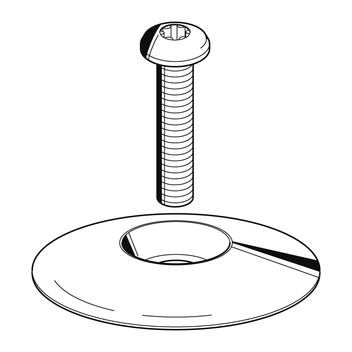

Set bestehend aus
4 x Flurbodenteller FBT
4 x Flanschschraube M10 x 60

Für Applikationen ohne gewindeformende Schraube ist der Flurbodenteller FBT auch einzeln erhältlich (Art.-Nr. 116816).

Montage

Pro Gitterrost vier Flurbodenteller in den Ecken platzieren und mit der Unterkonstruktion verschrauben. Beachtung der einschlägigen Richtlinien und Verlegevorschriften.

Bei der Nutzung mit siFramo Profilen sollten die Lochreihen nicht durch die Tragstäbe des Gitterrostes verdeckt werden.

Technische Daten

Durchmesser:
55 mm
Durchgangsloch:
10,3 mm passend für M10
Füllstabweite:
mindestens 10 mm
Tragstabweite:
bis ca. 40 mm
Schraube:
Innensechsrund ISO 10664 - 50
M10 x 60
Material:
Stahl, HCP
TypG
[kg]
Verp.
[Set]
Artikel-
Nr.
GRB0,031 116818
